Teac UD-701N Black

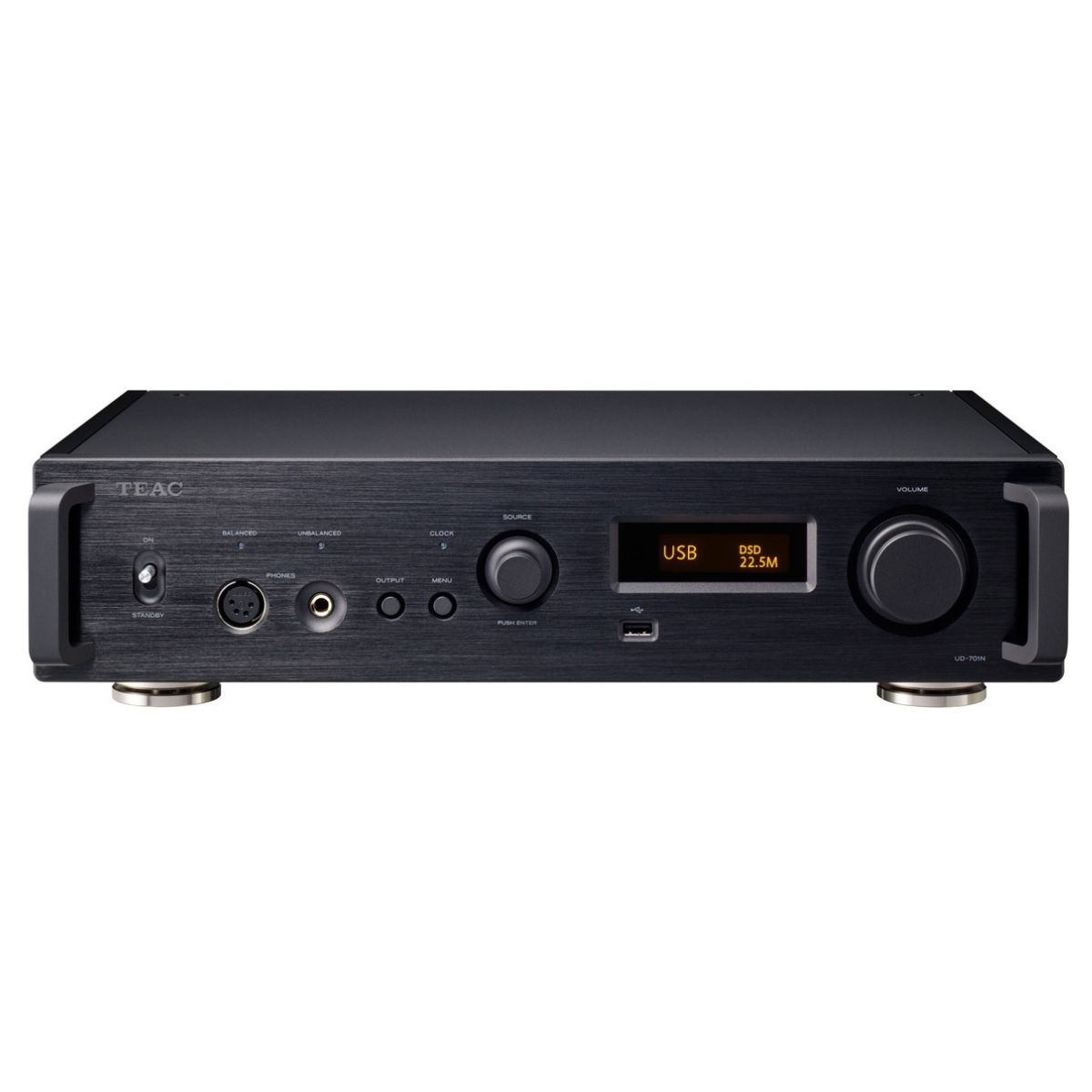

TEAC UD-701N

Novo vyvinutý diskrétny DAC TEAC ΔΣ (Delta Sigma)
Namiesto použitia všeobecného DAC IC sme začlenili novo vyvinutý diskrétny DAC TEAC ΔΣ (Delta Sigma) pozostávajúci z diskrétnych obvodov, ktoré využívajú FPGA zahŕňajúce naše pôvodné algoritmy. Analógové signály sú na výstupe s vysokou kvalitou zvuku. Signály DSD sa prenášajú tak, ako sú, zatiaľ čo signály PCM sa prenášajú po prechode modulátorom ΔΣ a konverzii na 1-bitové signály.
Môžeme povedať, že dosiahnutie tohto širokého, dokonale čistého zvukového poľa, ktoré je možné realizovať špeciálne vďaka diskrétnemu dizajnu, predstavuje TEAC vrchol svojich zvukových cieľov.
S diskrétnym DAC TEAC ΔΣ je možné prehrávanie 22,5 MHz DSD a 384 kHz/32-bit PCM.

Dvojitá mono štruktúra
Do celej jednotky sme začlenili extravagantnú dvojitú mono štruktúru, od napájacieho obvodu s nezávislými transformátormi s ľavým a pravým toroidným jadrom až po sekciu D/A prevodníka a analógový výstupný stupeň.
Táto dvojitá modelová štruktúra, ktorá má kompletné mono obvody pre každý z dvoch kanálov, zabraňuje interferencii medzi ľavým a pravým kanálom, čo umožňuje realizáciu bohatého hudobného výrazu, ktorý reprodukuje zmysel pre priestor a dimenziu.

Plne vyvážený prevodník v každej fáze
Plne vyvážený prenos ľavého aj pravého analógového výstupného signálu po D/A konverzii cez konečný výstupný stupeň výrazne prispieva k zlepšeniu pomeru signálu k šumu a zvýšeniu dynamického rozsahu. To prenáša signály v čistejšom stave bez straty pocitu vzdušnosti, ktorý majú zdroje zvuku s vysokým rozlíšením.

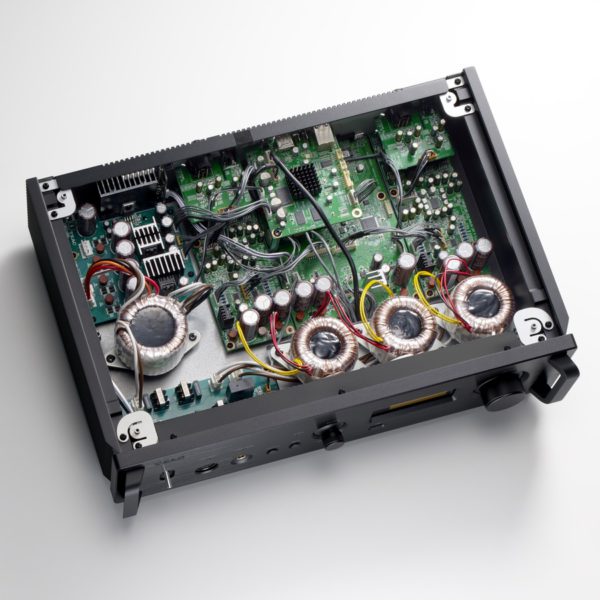

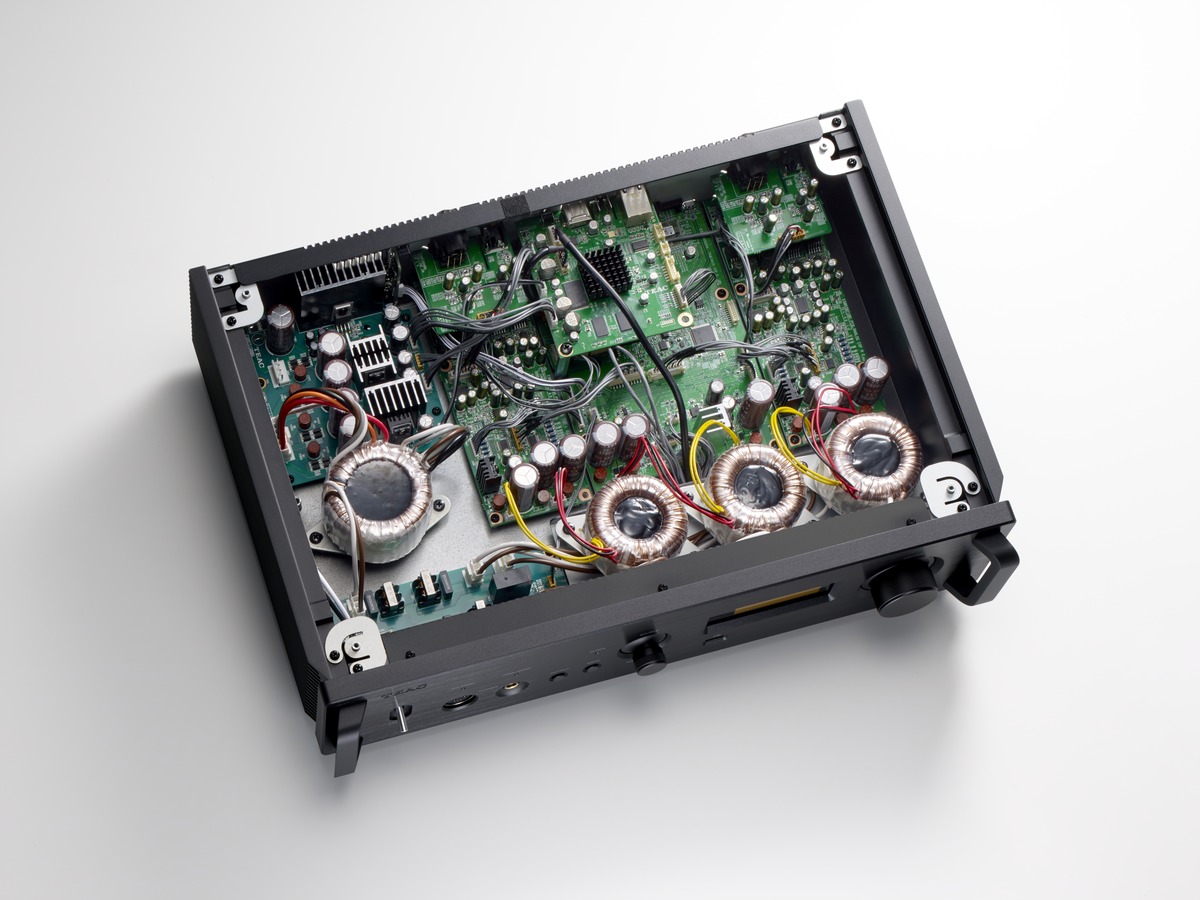

Štyri vysokokapacitné transformátory s toroidným jadrom
Okrem 2 toroidných transformátorov jadra pre nezávislé ľavé a pravé analógové signály sa v sieťovom module aj v sekcii digitálneho riadenia používajú aj samostatné transformátory toroidného jadra. Najmä stabilná elektrina je dodávaná do sieťového modulu, ktorý vyžaduje pokročilé spracovanie, posilnením napájania pre sekciu sieťového modulu lineárnym výkonom.

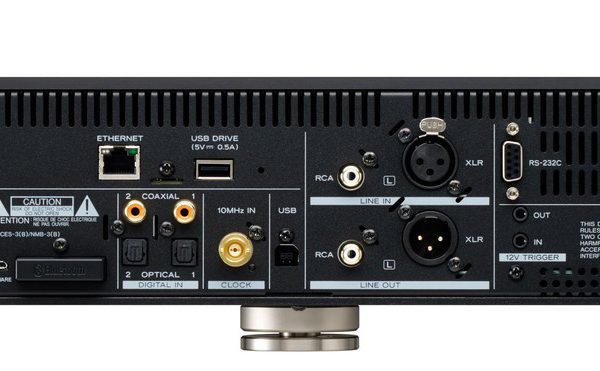

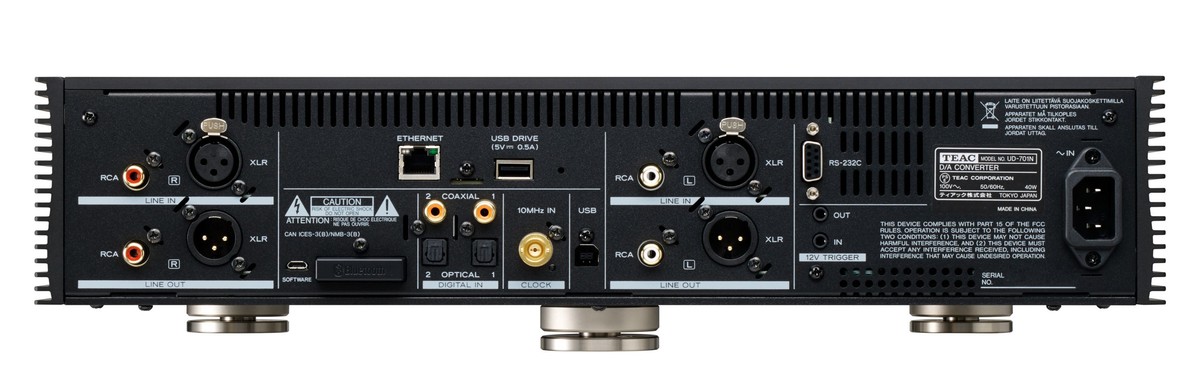

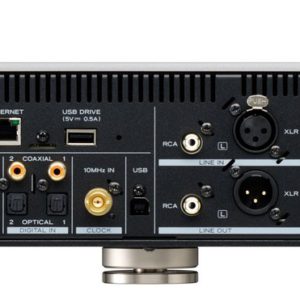

Funkcia analógového predzosilňovača s 2 linkovými vstupmi cez RCA/XLR a 4 digitálnymi vstupmi
Nielen ako USB DAC/sieťový prehrávač, ktorý využíva dve sady koaxiálnych a optických digitálnych vstupov, UD-701N funguje aj ako vysokokvalitný analógový predzosilňovač využívaním ďalších analógových audio vstupov cez RCA a XLR konektory, ktoré umožňujú užívateľom pripojiť konvenčné zdroje zvuku.
Náš TEAC-QVCS (Quad Volume Control System) je variabilné ovládanie hlasitosti zosilňovača so štyrmi nezávislými obvodmi pre ľavý, pravý, kladný a záporný (L+, L−, R+ a R−). Jeho umiestnením do trasy zvukového signálu je čo najkratšia, čím sa predchádza degradácii zvukových signálov spôsobenej ich preťahovaním cez signálne vedenia. Navyše, keďže hlasitosť je možné nastaviť v extrémne jemných 0,5 dB intervaloch, môžete dosiahnuť ideálnu hlasitosť pre audio systém alebo slúchadlá, ktoré používate.

Vylepšené obvody so zvýšeným prúdovým výstupom TEAC-HCLD2
Použili sme obvody TEAC-HCLD2, ktoré sú vylepšenými verziami našich obvodov so zvýšeným prúdovým výstupom TEAC-HCLD (TEAC High Current Line Driver). Tieto zvyšujú aktuálne prenosové schopnosti, ktoré sú dôležité v analógových výstupných obvodoch. Každý kanál má pozitívnu a negatívnu dvojokruhovú štruktúru s diamantovými vyrovnávacími zosilňovačmi, ktoré majú vysoké prúdové prenosové schopnosti, používané ako riadkové budiče. Menič je diferenciálny pre symetrický výstup a paralelný pre nesymetrický výstup. Zvýšením schopnosti napájania prúdom je možný prenos dynamiky audio signálov bez straty.

4-pinový XLR slúchadlový zosilňovač, ktorý možno prepínať medzi vyváženou a aktívnou zemou
Vo vyhradenom slúchadlovom zosilňovači sú použité celkom štyri diamantové nárazníky, jeden v každom z ľavého, pravého, kladného a záporného obvodu, čo umožňuje pripojenie symetrických slúchadiel. Navyše, aj pri použití na jednom konci, paralelným napájaním týchto zosilňovačov môžu poskytnúť silnejší pohon ako bežné slúchadlové zosilňovače s jedným koncom. To umožňuje realizovať potenciál mnohých typov slúchadiel, vrátane slúchadiel s vysokou impedanciou 600 Ω.
Aktívne uzemnenie je spôsob pohonu založený na princípoch vyváženého zapojenia, ktorý sa približuje k 0 V pripojením konektora COLD k zemi a násilným buzením uzemnenia pomocou obvodu zosilňovača. Nielenže je možné realizovať ideálnejšie uzemnenie ako pri použití obyčajného uzemnenia, ale možno potlačiť aj vplyv bzučiaceho hluku pochádzajúceho z napájania. Navyše, znížením hladiny hluku môžeme očakávať prehĺbenie ticha, čo umožní intímnejšie vnímanie dýchania umelcov a textúry zvukov.

Plný dekodér MQA, ktorý podporuje aj digitálne vstupy
MQA (Master Quality Authenticated) je vysokokvalitný zvukový kodek, ktorý umožňuje prehrávanie na rovnakej úrovni kvality ako štúdiové mastery. UD-701N má dekodér MQA, ktorý riadi D/A-konvertované priebehy s presnosťou 5 ms, aby sa dosiahli analógové krivky, ktoré sú verné originálnym záznamom. Prehrávaný zvuk, ktorý sa ľudskému uchu javí ako originál, sa dá dosiahnuť výrazným znížením „rozmazania zvuku“, ku ktorému ľahko dochádza, keď zvuky začnú náhle a inokedy, keď sú rozdiely akustického tlaku extrémne.
Keďže je súčasťou dodávky úplný dekodér, okrem prehrávania súborov a siete možno dekódovať aj dáta MQA z digitálnych vstupov. Prehrávanie MQA CD je možné pripojením digitálneho výstupu CD prehrávača k UD-701N.

Upconversion
Funkcia upconversion využíva RDOT-NEO (Refined Digital Output Technology NEO) na plynulé rozšírenie PCM digitálnych audio signálov a upkonvertovanie ich vzorkovacích frekvencií 2, 4 alebo 8 krát (maximálne 384 kHz). RDOT, ktorá používa analogickú interpolačnú metódu využívajúcu logiku plynulosti, je technológia, ktorá bola vyvinutá na umožnenie reprodukcie a prehrávania frekvencií vyšších ako 20 kHz, ktoré sú stratené digitálnymi signálmi 44,1 kHz/48 kHz. Na základe prečítaných informácií sa medzi vzorkami kriviek generujú analogické dáta, ktorých výsledkom sú aj dáta nad 20 kHz.

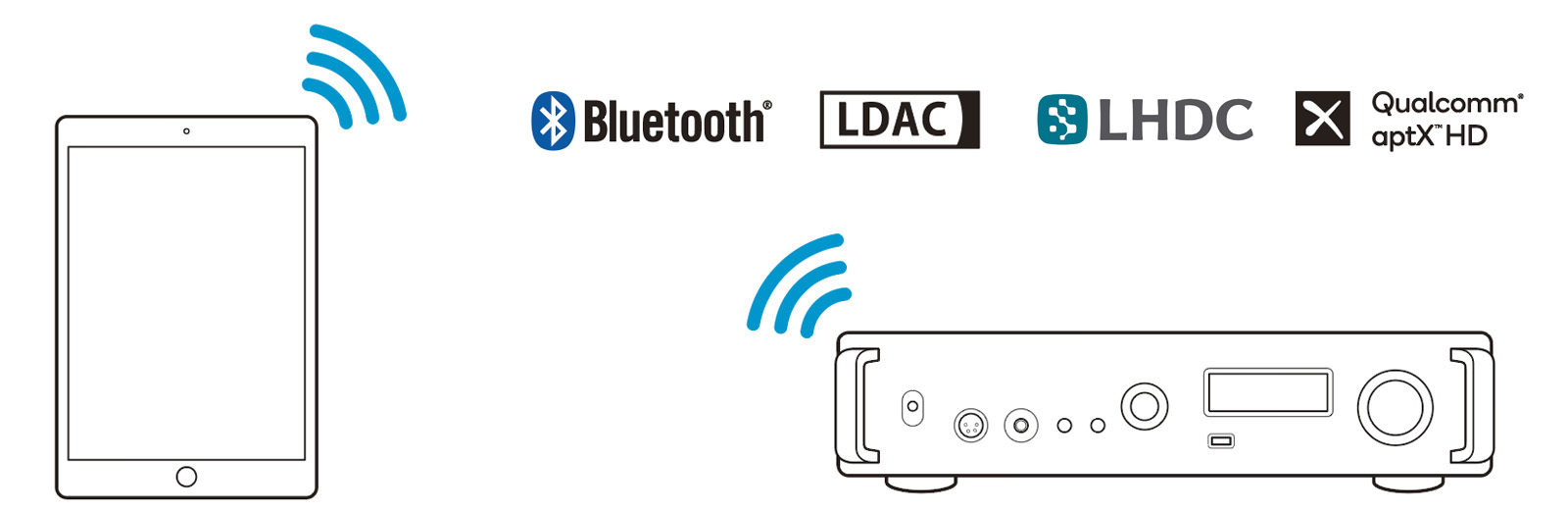

Bluetooth® prijímač podporuje LDAC, aptX™ HD a ďalšie prenosové formáty s vysokým rozlíšením
Okrem kodekov LDAC™ a LHDC, ktoré dokážu prenášať audio dáta s kvalitou, ktorá sa považuje za vysoké rozlíšenie (96 kHz/24-bit), podporuje aj Qualcomm® aptX™ HD, ktorý je schopný prenosu 48 kHz/24-bit. Podporované sú samozrejme aj obľúbené kodeky AAC, Qualcomm® aptX™ a SBC, takže si môžete jednoducho vychutnať vysokokvalitné bezdrôtové prehrávanie zo smartfónov a digitálnych audio prehrávačov.

Podpora populárnych a pohodlných sieťových funkcií vrátane OpenHome a Roon Ready
Bežné ovládacie aplikácie, ktoré podporujú OpenHome, možno použiť s UD-701N, ktorý tiež podporuje túto platformu. Okrem toho je možné zoznamy skladieb na UD-701N spravovať pomocou TEAC HR Streamer a ďalších ovládacích aplikácií, ktoré podporujú OpenHome. Podporované je aj prehrávanie bez medzier.
Vďaka podpore Roon Ready možno neobmedzene využívať funkcie poskytované RAAT (Roon Advanced Audio Transport), vrátane vysokokvalitného prehrávania zvuku, jednoduchého a pohodlného ovládania pomocou aplikácií a synchronizovaného prehrávania vo viacerých miestnostiach.
* Podpora pre Roon Ready bude pridaná v aktualizácii firmvéru, ktorá bude k dispozícii po vydaní produktu.

Spotify Connect, Tidal, Qobuz a TuneIn (internetové rádio)
Spolu so službou Spotify Connect tento model podporuje aj služby Tidal a Qobuz, čo sú predplatené služby streamovania hudby, ktoré umožňujú počúvanie nahrávok v bezstratovej kvalite CD (44,1 kHz/16 bitov).
* Tidal Connect bude pridaný v aktualizácii firmvéru, ktorá bude k dispozícii po vydaní produktu.

Technológia Bulk Pet USB prenosu umožňuje stabilný prenos dát
Pri prenose veľkého množstva digitálnych dát USB káblom zo zdrojov zvuku s vysokým rozlíšením vznikajú veľké nezrovnalosti v spracovateľskom zaťažení odosielajúceho počítača aj prijímajúceho USB DAC a môžu sa vyskytnúť výpadky zvuku a iné problémy. Pri použití technológie prenosu Bulk Pet USB sa však rovnaké množstvo údajov prenáša stabilnou rýchlosťou, čím sa vyrovnáva spracovateľská záťaž na oboch stranách a zabezpečuje sa stabilný prenos údajov. Keďže zmeny v podmienkach zaťaženia počítača môžu tiež ovplyvniť kvalitu zvuku, môžete si vybrať zo štyroch predvolených režimov prenosu a vybrať si preferovanú kvalitu zvuku.

Dizajnové prvky zabraňujúce vibráciám
Plávajúca konštrukcia sa používa na udržanie transformátorov, ktoré môžu ľahko spôsobiť vibrácie, izolované od spodného panelu. Dĺžky všetkých bočných rebier, ktoré slúžia na rozptyl tepla, boli tiež upravené tak, aby sa zabránilo vibráciám sympatiku.
Okrem použitia minimálneho počtu skrutiek na pripevnenie dosky plošných spojov sa na dôkladné potlačenie vibrácií, ktoré ovplyvňujú kvalitu zvuku, používajú originálne nožičky TEAC, ktoré využívajú nový mechanizmus na zabezpečenie hry tam, kde sa dotýkajú spodného panelu.

TEAC HR Audio Player, ktorý podporuje prehrávanie 22,5 MHz DSD s Windows aj Mac, pre free
Tento voľný softvér môže byť použitý na jednoduché prehrávanie 22.5Mhz DSD a 384kHz/32-bit PCM, ktorý predstavuje ďalšiu generáciu vysokofrekvenčných audio zdrojov, z Windows a Macintosh počítačov. Byť jednoducho začať softvér a vyberať UD-701N pripojené k USB káblu, digitálne audio dáta môžu byť prevedené na kompatibilné s optimálnymi požiadavkami.
Zvlášť tento softvér je navrhnutý pre použitie s týmto modelom, nie je potrebný k úmyslu pri problémoch, že sa otvára prehliadka s nastavením USB audio, vrátane „no zvuk pri výstupe, len keď je USB DAC rozpoznané“ a „zvuk bude down-converted when it je výstup.”

TEAC HR Streamer, ktorý podporuje vysoké rozlíšenie playback zo smartfónov a tabletov, poskytovaný zadarmo
Pripravili sme Teac HR Streamer; a sieťová kontrola aplikácie nášho vlastného dizajnu, ktorý podporuje Open Home. Vďaka tomu, že knižnice načítajú dáta artworkov a hudobných tagov z dát skladieb už uložených na NAS, sú možné intuitívne a rýchle operácie výberu skladieb. Okrem toho, že môžete vyberať stopy a pridať ich k playlists ako ste, prechádzate voľne medzi cloudovými službami a miestnymi sieťami, vrátane audio súborov, ktoré sú uložené na NAS a USB flash disky, ako dobre FLAC a MQA zdroje na Tidal a Qobuz. TEAC HR Streamer môže byť použitý na iOS a Android zariadenia.

Vlastnosti na prvý pohľad

• Novo vyvinutý diskrétny DAC TEAC ΔΣ (Delta Sigma)
• Duálne mono, plne vyvážená obvodová štruktúra zaisťuje vynikajúce oddelenie kanálov
• Prehrávanie 22,5MHz DSD a 384kHz/32bit PCM je možné ako USB DAC a sieťový prehrávač
• Funkcia predzosilňovača so štyrmi digitálnymi vstupmi a dvoma pármi linkových RCA/XLR vstupov
• 4pinový XLR slúchadlový zosilňovač, ktorý je možné prepínať medzi vyváženou a aktívnou zemou
• Plná funkcia dekodéra MQA, ktorá tiež podporuje digitálne vstupy CD prehrávača
• Upkonverzia na 2/4/8× vzorkovacia frekvencia pomocou RDOT-NEO
• Bluetooth® prijímač podporuje LDAC, aptX™ HD a ďalšie kodeky s vysokým rozlíšením
• Vyhovuje štandardom OpenHome a podporuje Roon Ready
• Podporuje Spotify Connect, Tidal, Qobuz, TuneIn (internetové rádio)
• Unikátne obvody so zvýšeným prúdovým výstupom TEAC-HCLD2
• Analógové obvody predzosilňovača s vysokým rozlíšením pomocou TEAC-QVCS

Zahrnuté príslušenstvo

• Napájací kábel
• Diaľkové ovládanie
• AAA batéria 2x
• Návod na obsluhu
