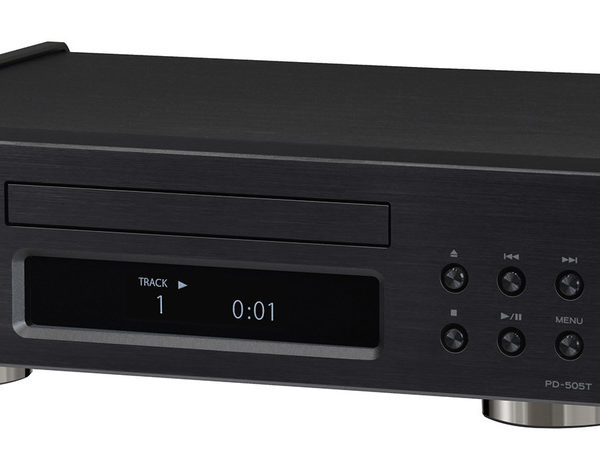

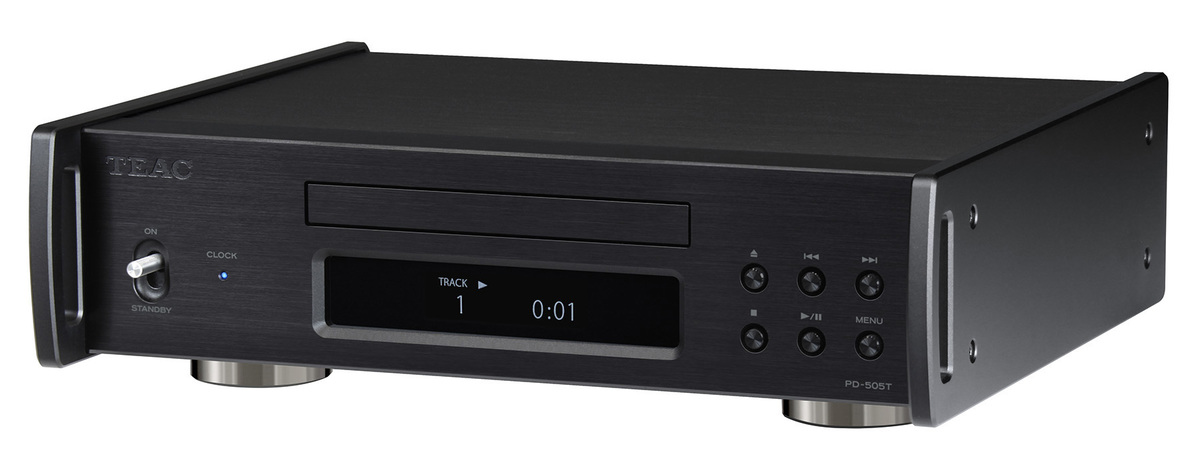

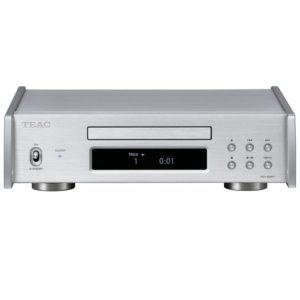

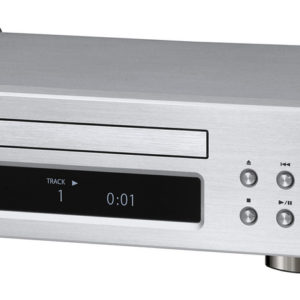

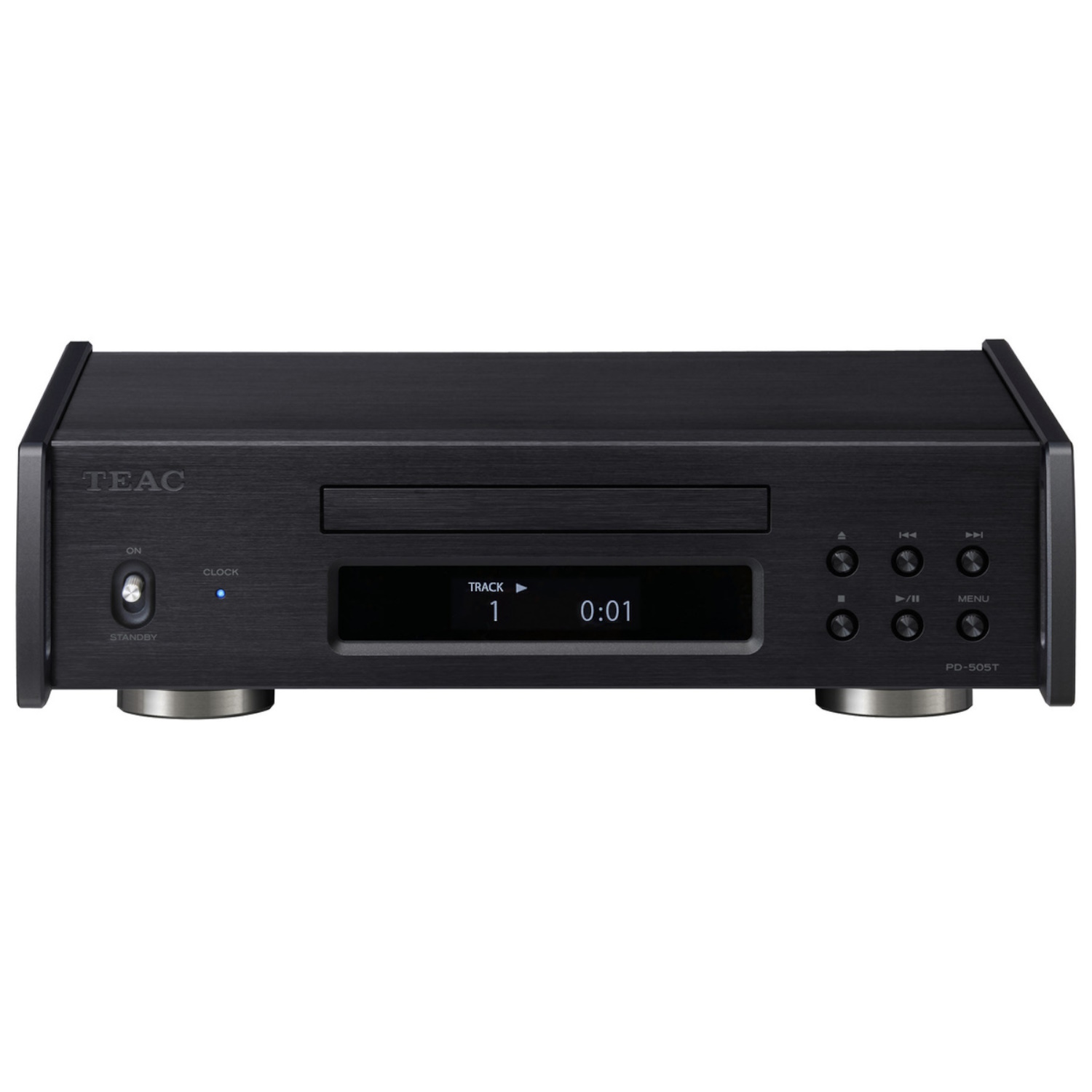

Teac PD-505T Čierna

CD transportér; poloplávajúca odolná a spoľahlivá CD mech.; riadiaci obvod novej konštrukcie; toroidná trafa; interné hodiny na báze kryštálového oscilátora.

Transport CD PD-505T je dlho očakávaným prírastkom do rady Reference 500. So špeciálnou CD mechanikou založenou na preslávenom CD-5020A poskytuje PD-505 presné čítanie CD s vysokou úrovňou čistoty. Poloplávajúca montáž a nový riadiaci obvod meniča zlepšujú kvalitu zvuku, zatiaľ čo diskrétne napájacie obvody a vnútorné hodiny na báze kryštálového oscilátora s nízkym fázovým šumom zvyšujú výkon. Jeho celokovové puzdro a design Stressless Foot zaisťujú odolnosť proti vibráciám a štýlovú estetiku. Vďaka podpore 10MHz hodinového vstupu je možné tento prenos nielen použiť spoločne s DAC TEAC Reference radu 500, ale je možné ho tiež flexibilne použiť na umožnenie vysoko kvalitného prehrávania audio CD s rôznymi systémami digitálneho prehrávania.

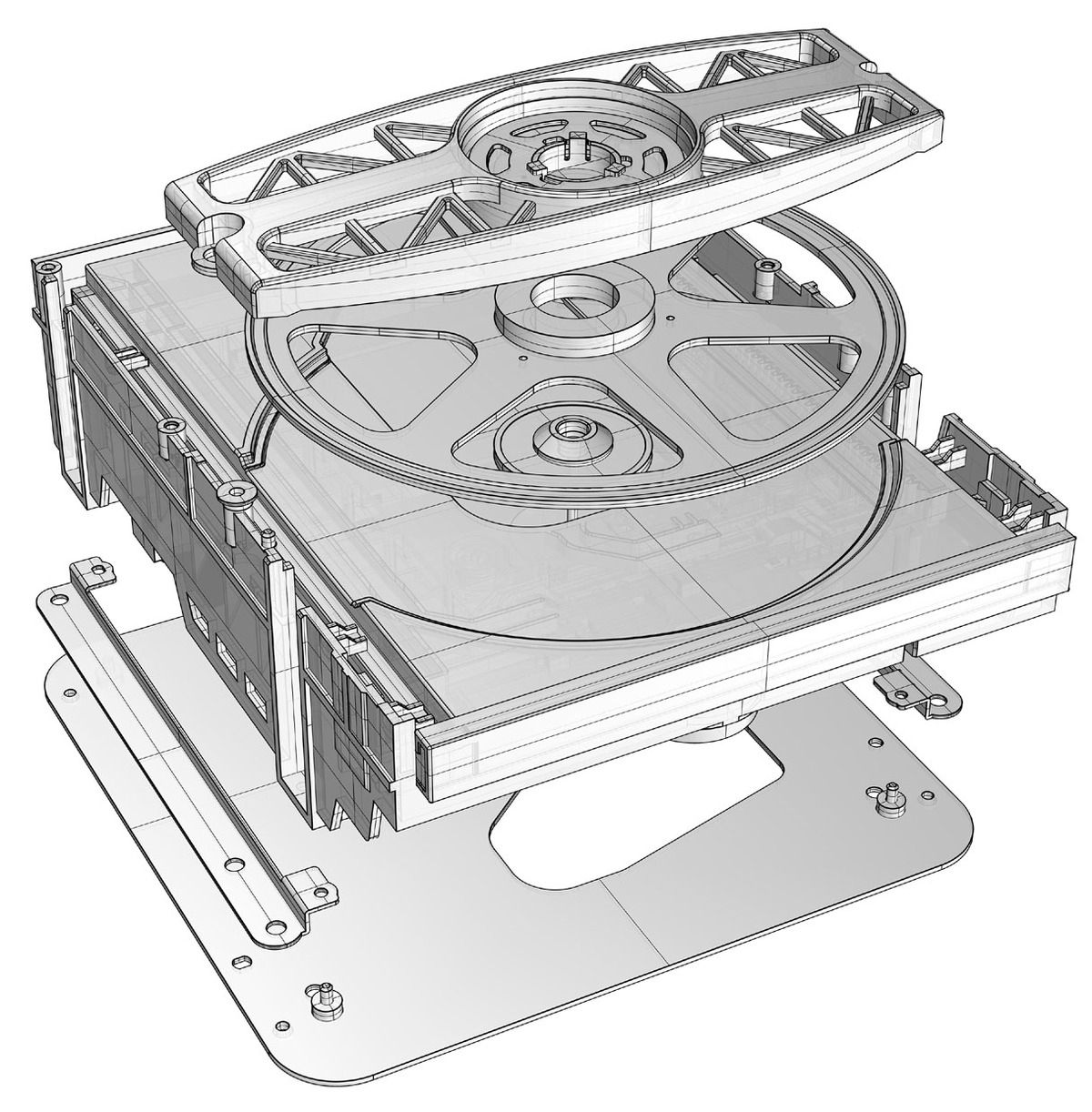

Dizajn vyhradenej CD mechaniky vylepšuje mechaniku vyvinutú pre TEAC CD-5020A
CD-5020A je originálna mechanika TEAC, na ktorú sme hrdí, že sme ju vyvinuli. Tento jeho bol používaný pre profesionálne aplikácie kvôli jeho odolnosti a spoľahlivosti. Na základe konštrukcie CD mechaniky použitej v CD-5020A sme vyvinuli nový design optimalizovaný pre PD-505T.

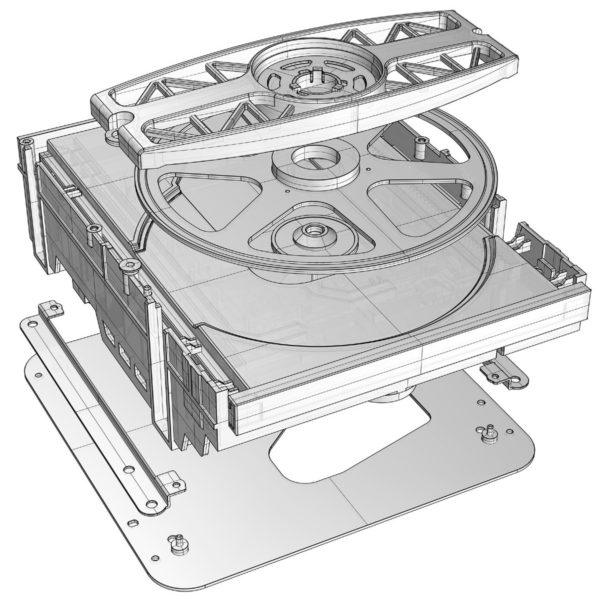

Poloplávajúca montáž
Celý mechanizmus CD je namontovaný v poloplávacom stave, ktorý nie je úplne pripevnený k šasi jednotky. Táto konštrukcia, vyvinutá s maximálnou starostlivosťou, zabraňuje spätnej väzbe, ktorá môže mať negatívny vplyv na čítanie CD tým, že zabraňuje prenosu vibrácií generovaných vretenovým motorom a pohonom na šasi a spôsobuje sympatické vibrácie. Súčasne, aby sme eliminovali vplyv na kvalitu zvuku tlmičov používaných pri montáži komponentov meniča, navrhli sme aj miesta, kde sme použili napríklad metódy tuhého pripevnenia a zvážili sme celkové režimy vibrácií pri vytváraní konštrukcie, ktorá využíva ako tuhé, tak aj flexibilné aspekty. Týmto sme dosiahli čítanie CD, ktoré je presnejšie a zachováva vyššiu úroveň čistoty.

Riadiaci obvod pohonu s novým dizajnom
Pri hľadaní ešte vyššej úrovne sme navrhli nový riadiaci obvod mechaniky CD. Riadením motora vretena s jemnou spätnou väzbou na vytvorenie prirodzeného rotačného stavu sme realizovali ešte neovplyvnenejší a otvorenejší zvuk. Ďalej je využitý BTL pohon, ktorý negeneruje spínací hluk, počnúc vretenom a tiež vrátane aktuátora, ktorý poháňa snímaciu šošovku. To eliminuje nepatrné dopady na čítanie signálu a zvyšuje čistotu signálu.

Diskrétne výkonové obvody používajú transformátory s toroidným jadrom
Na napájanie sú použité transformátory s toroidným jadrom. Ďalej sú oddelené napájacie zdroje pre OLED displej, CD mechaniku a obvod mikropočítača a audio obvod s vyhradenými sekundárnymi cievkami a usmerňovačmi pre každý z nich. S ohľadom na kvalitu zvuku sú pre CD mechaniku, mikropočítač a audio obvod použité nezávislé diskrétne napájacie obvody.

Použité interné hodiny na báze kryštálového oscilátora s nízkofázovým šumom
S digitálnym pripojením môže presnosť hodín upstream zariadenia ovplyvniť kvalitu celého systému. Na vnútorné hodiny PD-505T je použitý kryštálový oscilátor s nízkym fázovým šumom, ktorý má vynikajúce charakteristiky fázového šumu. Čítaním signálov CD založených na vysoko presných štandardných hodinách je možné originálny zvuk uložený na disku CD presne digitálne prenášať.

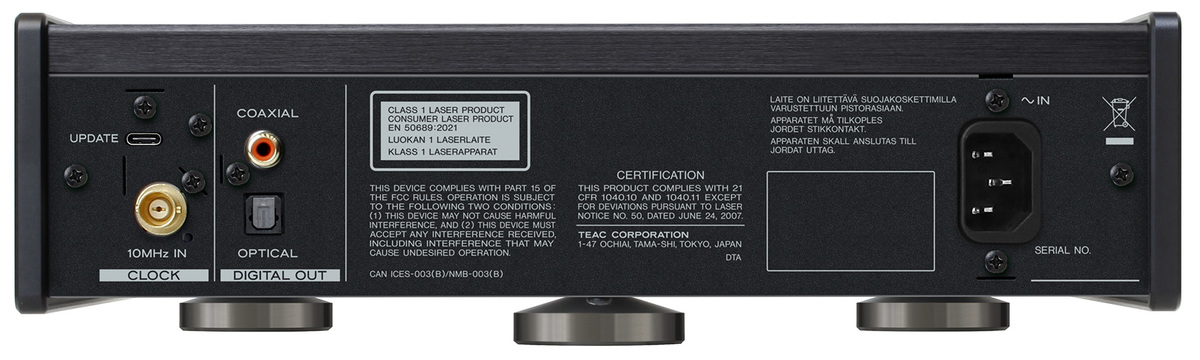

Vstup externých hodín 10 MHz
Zvuk je možné ďalej zlepšiť vstupom ešte presnejšieho hodinového signálu z externého zdroja. Navyše v digitálnom prehrávacom systéme je možné nielen zlepšiť kvalitu zvuku zvýšenou presnosťou upstreamu, ale vytvoriť digitálny systém ešte vyššej úrovne je možné vďaka napríklad synchronizácii hodín s DAC.

Návrh hardvéru
Celokovové puzdro poskytuje odolnosť proti vibráciám a štýlový vzhľad v pôdoryse A4, ktorý sa zmestí na stôl Vzhľadom na to, že celé telo je vyrobené z kovových panelov, ktoré sú odolné voči vonkajšiemu hluku, je potlačené prenikaniu elektromagnetického hluku generovaného počítačmi a inými zariadeniami. Tým je dosiahnuté čisté vnútorné prostredie s malým šumom aj v podmienkach, ktoré sú pre audio zariadenia ťažké. Hliníkové panely s hrúbkou 8 mm, ktoré pokrývajú obe strany celokovového šasi, navyše poskytujú inštalačnú konštrukciu, ktorá zbytočne nekrúti ani neohýba šasi ani predné a zadné panely, čím je realizovaná pevná a presná forma. Navyše s veľkosťou stránky A4 (pri pohľade zhora) je možné jednotku umiestniť na stôl, odkladací stolík alebo iný malý priestor.

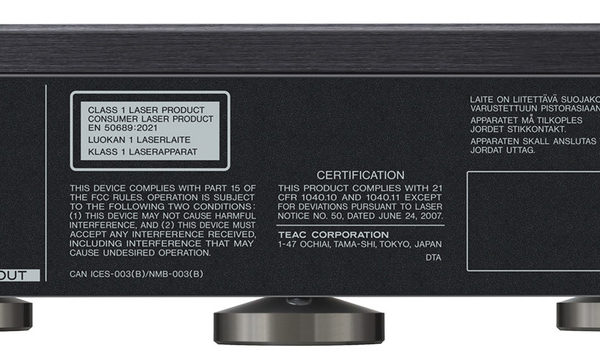

Originálne Stressless Foot s troma použitými opornými bodmi
Náš novo vyvinutý originálny dizajn Stressless Foot s tromi opornými bodmi umožňuje stabilné umiestnenie tak, aby naň nepôsobili drobné nerovnosti na povrchu pod ním. V porovnaní s tými, ktoré boli použité v predchádzajúcich konštrukciách, sú tieto pätky iba čiastočne pripevnené k podvozku. Tento dizajn bol vyvinutý na základe konceptu, ktorý umožňuje nohám voľne vibrovať a dosiahnuť prirodzenejší zvukový dozvuk. Namiesto pevného pripevnenia sú tieto opracované oceľové nôžky inštalované tak, aby boli voľne pripojené k spodnej časti jednotky. Pri zachovaní pocitu umiestnenia, ako je to pri špicatých špicatých nohách používaných pri predchádzajúcich modeloch, tento dizajn umožňuje prirodzenejšie bohaté dozvuky.

Poloplávajúci horný panel
Je použité poloplávajúce prevedenie horného panelu. Horný panel nie je priskrutkovaný k šasi. Namiesto toho je čiastočne upevnený, zaistený iba bočnými panelmi, čím vzniká zvuk navodený otvoreným pocitom.

Čo je v krabici

• AC kábel
• Diaľkové ovládanie (RC-1338)
• AAA batéria 2x
• Podložky na nohy x3
• Návod na obsluhu
