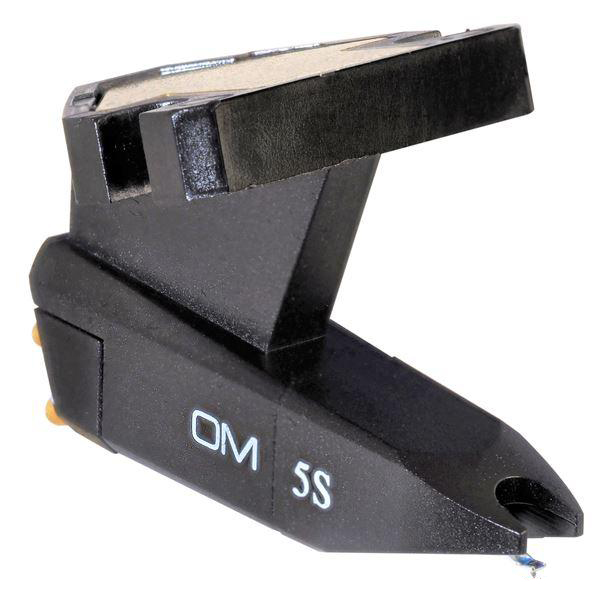

Ortofon OM 5S

Vlastnosti
Výstupné napätie pri 1000 Hz, 5cm/sec. 4,5 mV
Rovnováha kanálov pri 1 kHz 2 dB
Separácia kanálov pri 1 kHz 20 dB
Separácia kanálov pri 15 kHz 12 dB
Frekvenčný rozsah pri – 3 dB 20-20.000 Hz
Frekvenčná odozva 20-22.000 Hz ± 2 dB
Sledovacia schopnosť na 315Hz 60 um
Poddajnosť 20 um / mN
Hrot Spherical
Radius špičky hrotu r 18 um
Rozsah prítlačnej sily 1,5-2,0 g (15-20 mN)
Odporúčaný prítlak 1,75 g (17,5 mN)
Sledovací uhol 20°
Vnútorná impedancia, DC odpor 750 Ohm
Vnútorná indukčnosť 450 mH
Odporúčaný zaťažovací odpor 47 kOhm
Odporúčaná zaťažovacia kapacita 200-500 pF
Hmotnosť prenosky 5 g

OM 5S Technical dáta
Output voltage at 1000 Hz, 5cm/sec. – 4.5 mV
Channel balance at 1 kHz – 2 dB
Channel separation at 1 kHz – 20 dB
Channel separation at 15 kHz – 12 dB
Frequency range at – 3dB – 20-20.000 Hz
Frequency response – 20-22.000 Hz
Tracking ability at 315Hz at recommended tracking force *) – 60 µm
Compliance, dynamický, lateral – 20 µm/mN
Stylus type – Spherical
Stylus tip rádius – R 18 µm
Tracking force range – 1.5-2.0 g (15-20 mN)
Tracking force, recommended – 1.75 g (17.5 mN)
Tracking ángu – 20°

Internal impedancia, DC resistance – 750 Ohm
Internal inductance – 450 mH
Recommended load resistance – 47 kOhm
Recommended load capacitance – 200-500 pF
Cartridge colour, body/štýl – Black/Black
Cartridge weight vrátane extra weight – 5 g
Cartridge weight extra extra weight – 2.5 g
Replacement stylus unit – Stylus 5S
