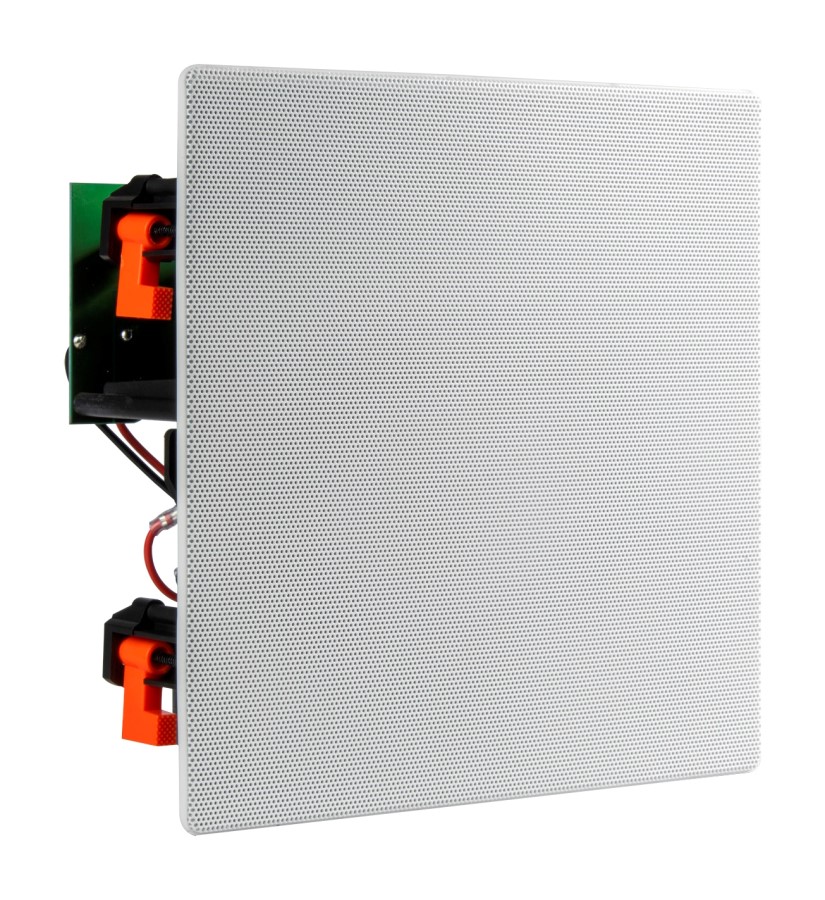

JBL STAGE 260CSA

Vynikajúci zvuk, neviditeľný profil a inšpiratívny dizajn – to sú niektoré z predností vstavaných reproduktorov STAGE od spoločnosti JBL. Tieto reproduktory sú synonymom dokonalosti a zaručujú vynikajúcu kvalitu zvuku.



Rad vstavaných reproduktorov JBL STAGE sa vyznačuje takmer neviditeľným, bezrámčekovým, premaľovateľným profilom, ktorý zostáva nenápadný na akomkoľvek mieste. Robustnú a spoľahlivú konštrukciu dopĺňa špeciálny držiak XL-2, ktorý zaručuje bezpečné uchytenie pri inštalácii do akejkoľvek steny alebo stropu s hrúbkou do 5 cm. Špeciálna konštrukcia mechanického uchytenia držiaka XL-2 minimalizuje vibrácie a zlepšuje reprodukciu zvuku. Reproduktory sú veľmi univerzálne na kompletné použitie v domácnostiach, divadlách, školských učebniach alebo firemných prezentačných miestnostiach.

Šikmá konštrukcia modelu Stage 260CSA umožňuje presnejšie nasmerovanie 6,5" (165 mm) polycelulózového kužeľového basového reproduktora a 1" (25 mm) hliníkového výškového reproduktora s prednastavenou akustickou šošovkou na oblasť počúvania. Vizuálne nenápadná mriežka bez viditeľného rámčeka a jednoduchá inštalácia sú predpokladom toho, aby tieto reproduktory bolo iba počuť a nie vidieť. Špeciálne tvarovaná technológia ozvučnice a konštrukcia výškového reproduktora s akustickou šošovkou zaručujú vynikajúce zvukové výsledky, čistotu a presnosť v celom zvukovom spektre. Prémiové elektronické komponenty použité vo výhybke zaručujú, že zvuk zostane vždy čistý a dynamický.

Dve pásma pre verný zvuk

1" (25 mm) výškový reproduktor s hliníkovou kalotou a akustickou šošovkou spolupracuje so 6,5" basovým reproduktorom s kónickou polycelulózovou membránou. Frekvenčné delenie je nastavené na 2,8 kHz. Šikmý basový a výškový menič pomáha lepšie nasmerovať os vyžarovania smerom k oblasti počúvania. Zvuk má široký rozptyl s množstvom detailov pri všetkých úrovniach počúvania v širokom rozsahu.

Hlavné vlastnosti

• 2-pásmový, 6,5" stropný reproduktor
• Odporúčaný výkon zosilňovača 20 – 100 W
• Široký rozptyl zvuku
• Oba meniče sú naklonené smerom k poslucháčovi pre optimálne rozloženie zvuku
• Vynikajúca kvalita zvuku v celom zvukovom spektre
• Jednoduchá a bezproblémová inštalácia
• Cena za ks
• Biela magneticky montovateľná prelakovateľná mriežka



Obsah balenia

• Reproduktor
• Krycia mriežka
• Používateľská príručka
• Šablóna na vyrezanie otvoru

TECHNICKÉ ŠPECIFIKÁCIE

• Nominálna impedancia: 8 Ω
• Odporúčaný výkon zosilňovača: 20 – 100 W RMS
• Frekvenčná odozva: 52 kHz – 25 kHz (- 6 dB na osi)
• Deliaca frekvencia: 2,8 kHz
• Citlivosť reproduktora: 87 dB
• Basový reproduktor: 6,5" (165 mm) polycelulózový kuželový
• Výškový reproduktor: 1" (25 mm) s hliníkovou kalotou a akustickou šošovkou
• Rozmery montážneho otvoru: 219 x 219 mm
• Rozmery nainštalovaného reproduktora vrátane mriežky: 248 x 248 mm
• Montážna hĺbka: 127 mm
• Hmotnosť: 2,2 kg

POSTUP INŠTALÁCIE REPRODUKTORA



1. Vyberte zabudovaný reproduktor z obalu. Súčasťou balenia je papierová šablóna na vyrezanie montážneho otvoru. Túto šablónu držte na mieste, kde chcete reproduktor nainštalovať, a ceruzkou nakreslite obrys pozdĺž okraja šablóny.



2. Vyvŕtajte jeden alebo viacero otvorov pozdĺž vnútorného okraja vyznačenej čiary. V prípade štvorcového alebo obdĺžnikového reproduktora sa odporúča vyvŕtať štyri otvory, zatiaľ čo v prípade okrúhleho reproduktora bude pravdepodobne stačiť jeden otvor.



3. Pomocou priamočiarej píly rezať pozdĺž okraja obrysu, aby ste vytvorili rovný, okrúhly, štvorcový alebo obdĺžnikový otvor v závislosti od tvaru inštalovaného reproduktora.



4. Teraz pevne uchopte zabudovaný reproduktor a odstráňte z neho mriežku (na mieste ju drží len magnet).



5. Pripojte kábel reproduktora k príslušným svorkám reproduktora. Pri zapojení dodržiavajte správnu polaritu.



6. Vstavaný reproduktor umiestnite do vyrezaného otvoru a utiahnite skrutky. Tým sa automaticky pootočia svorky na zadnej strane reproduktora dozadu a reproduktor sa zacvakne na miesto v otvore.



7. Ak chcete, môžete mriežku premaľovať farbou – ideálne použite vhodnú farbu v spreji alebo bežnú interiérovú farbu.



8. Ak chcete reproduktor vybrať alebo mriežku natrieť, nezabudnite najprv z reproduktora odstrániť mriežku – na mieste ju drží iba magnet.
