JBL B 8IW

Stropné a nástenné reproduktory série JBL B sú navrhnuté tak, aby boli v interiéri nenápadné a zároveň poskytovali plný zvuk v čo najširšom rozptylovom poli. Majú moderný dizajn, ľahko sa inštalujú a prezentujú zvuk s typickým podpisom JBL. Nástenné reproduktory série JBL B majú nízky, takmer neviditeľný rámik, prelakovateľnú mriežku a vďaka svojej univerzálnosti nájdu uplatnenie v širokom spektre aplikácií. Vysoký výkon a citlivosť sú predpokladom vynikajúcej kvality zvuku, či už ide o prezentáciu slova alebo hudby.



Kvalitné materiály použité pri ich výrobe zaručujú dlhú životnosť, bezproblémovú prevádzku a vďaka konštrukcii odolnej voči vlhkosti sú ideálne aj na inštaláciu v kúpeľniach alebo v miestnostiach s vyššou vlhkosťou. Vstavané reproduktory JBL série B sú určené pre štandardné sadrokartónové konštrukcie, stropy a podhľady s hrúbkou steny minimálne 1 cm.

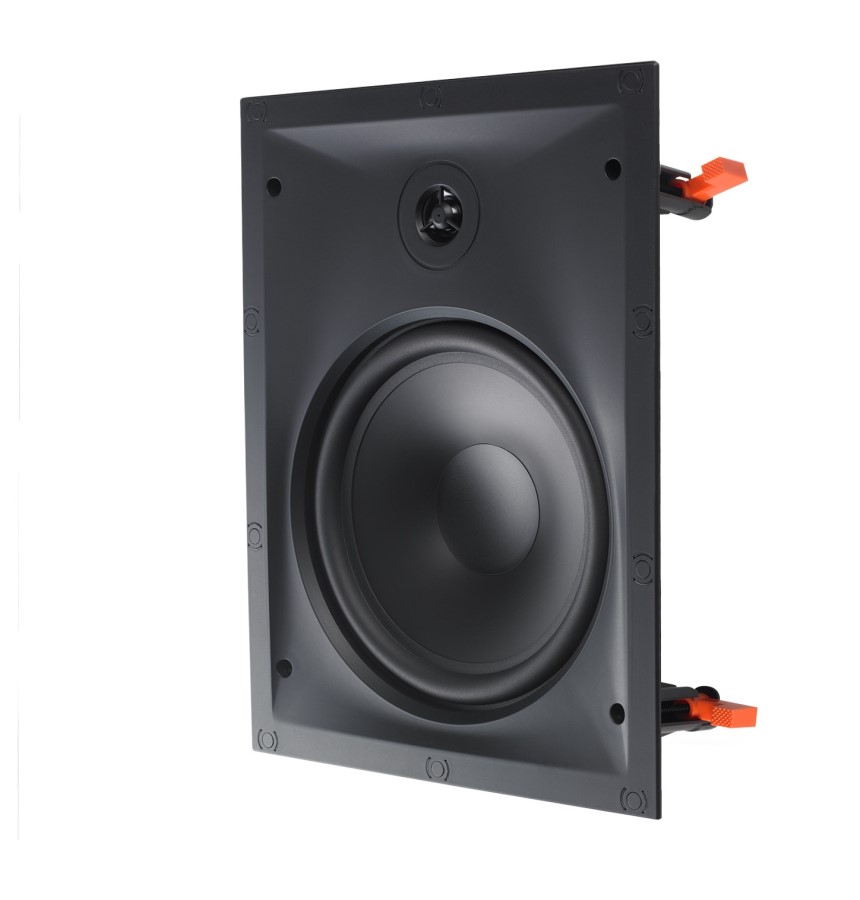

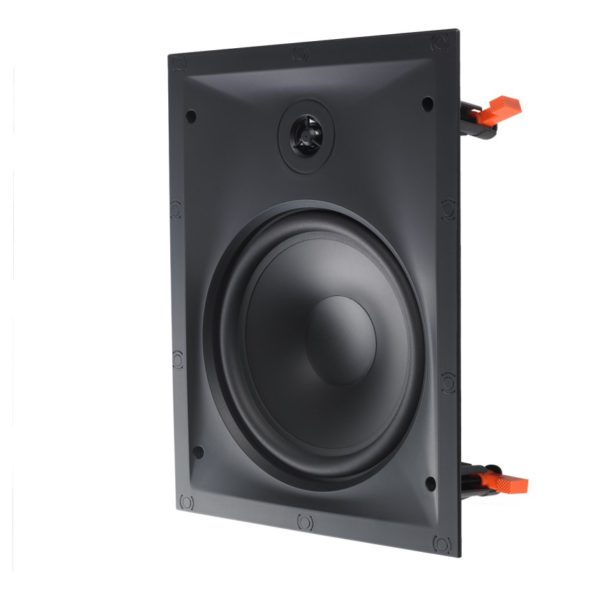

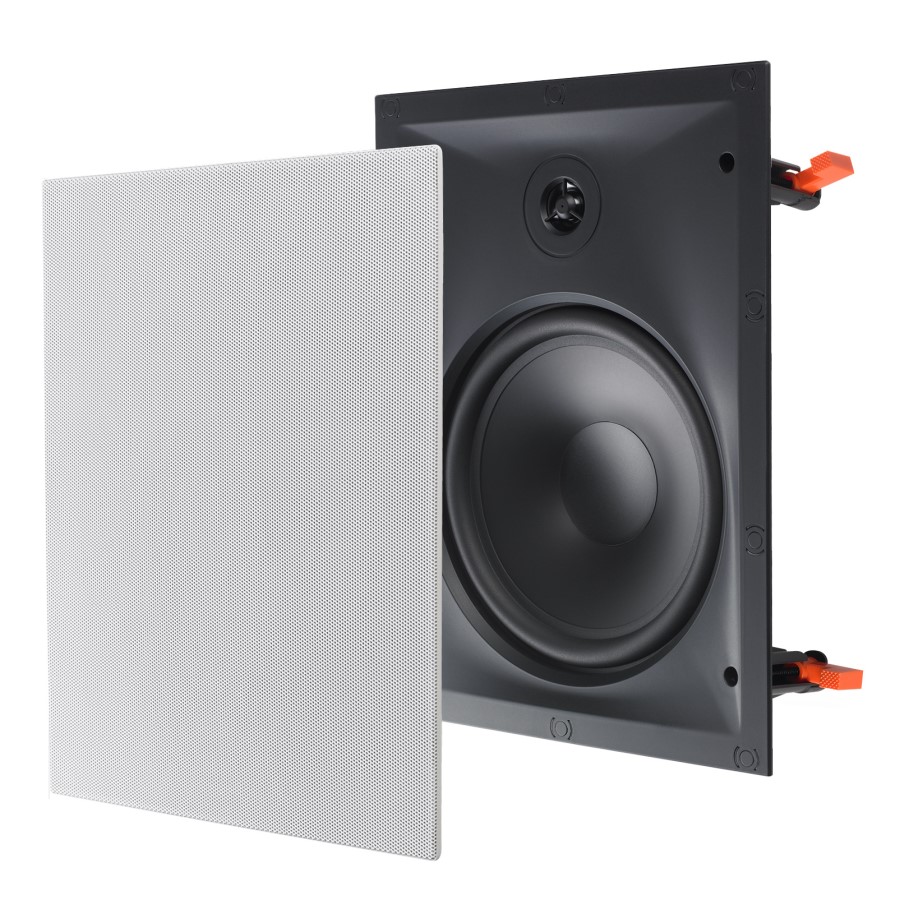

JBL B 8IW je 2-pásmový stropný reproduktor s 0,5" polymérovým výškovým reproduktorom a 8" (203 mm) basovým reproduktorom s kónickou polymérovou membránou. Magneticky pripevnená, prehnutá mriežka bez viditeľného rámčeka umožňuje reproduktoru diskrétne splynúť s interiérom. Jednoduchá a rýchla inštalácia, vysoké estetické štandardy, dokonalé spracovanie a moderný dizajn robia z tohto reproduktora jeden z najobľúbenejších vstavaných reproduktorov JBL aj za veľmi prijateľnú cenu.



Hlavné vlastnosti

• 2-pásmový, 8“ stropný reproduktor
• Maximálny výkon 160 W
• Široký rozptyl zvuku
• Citlivosť 91 dB
• Konštrukcia odolná voči vlhkosti
• Jednoduchá a bezproblémová inštalácia
• Cena za ks

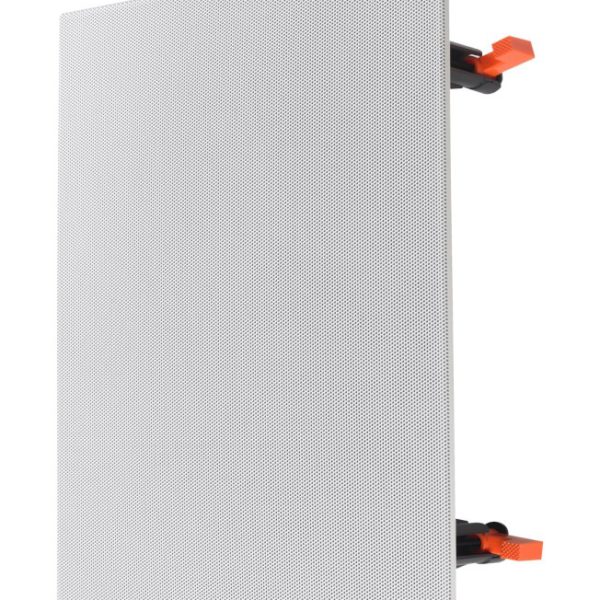

• Biela magneticky montovateľná prelakovateľná mriežka



Obsah balenia

• Reproduktor
• Krycia mriežka
• Používateľská príručka
• Šablóna na vyrezanie otvoru

TECHNICKÉ ŠPECIFIKÁCIE

• Nominálna impedancia: 4 Ω
• Výkon (RMS/špička): 45/160 W
• Frekvenčná odozva: 45 kHz – 20 kHz
• Citlivosť reproduktora: 91 dB
• Basový reproduktor: 8" (203 mm) Poly woofer
• Výškový reproduktor: 0,5“ (13 mm) polymérový reproduktor
• Rozmery montážneho otvoru: 299 x 223 mm
• Rozmery nainštalovaného reproduktora vrátane mriežky: 255 x 329 mm
• Montážna hĺbka: 96 mm

POSTUP INŠTALÁCIE REPRODUKTORA



1. Vyberte zabudovaný reproduktor z obalu. Súčasťou balenia je papierová šablóna na vyrezanie montážneho otvoru. Túto šablónu držte na mieste, kde chcete reproduktor nainštalovať, a ceruzkou nakreslite obrys pozdĺž okraja šablóny.



2. Vyvŕtajte jeden alebo viacero otvorov pozdĺž vnútorného okraja vyznačenej čiary. V prípade štvorcového alebo obdĺžnikového reproduktora sa odporúča vyvŕtať štyri otvory, zatiaľ čo v prípade okrúhleho reproduktora bude pravdepodobne stačiť jeden otvor.



3. Pomocou priamočiarej píly rezať pozdĺž okraja obrysu, aby ste vytvorili rovný, okrúhly, štvorcový alebo obdĺžnikový otvor v závislosti od tvaru inštalovaného reproduktora.



4. Teraz pevne uchopte zabudovaný reproduktor a odstráňte z neho mriežku (na mieste ju drží len magnet).



5. Pripojte kábel reproduktora k príslušným svorkám reproduktora. Pri zapojení dodržiavajte správnu polaritu.



6. Vstavaný reproduktor umiestnite do vyrezaného otvoru a utiahnite skrutky. Tým sa automaticky pootočia svorky na zadnej strane reproduktora dozadu a reproduktor sa zacvakne na miesto v otvore.



7. Ak chcete, môžete mriežku premaľovať farbou – ideálne použite vhodnú farbu v spreji alebo bežnú interiérovú farbu.



8. Ak chcete reproduktor vybrať alebo mriežku natrieť, nezabudnite najprv z reproduktora odstrániť mriežku – na mieste ju drží iba magnet.
