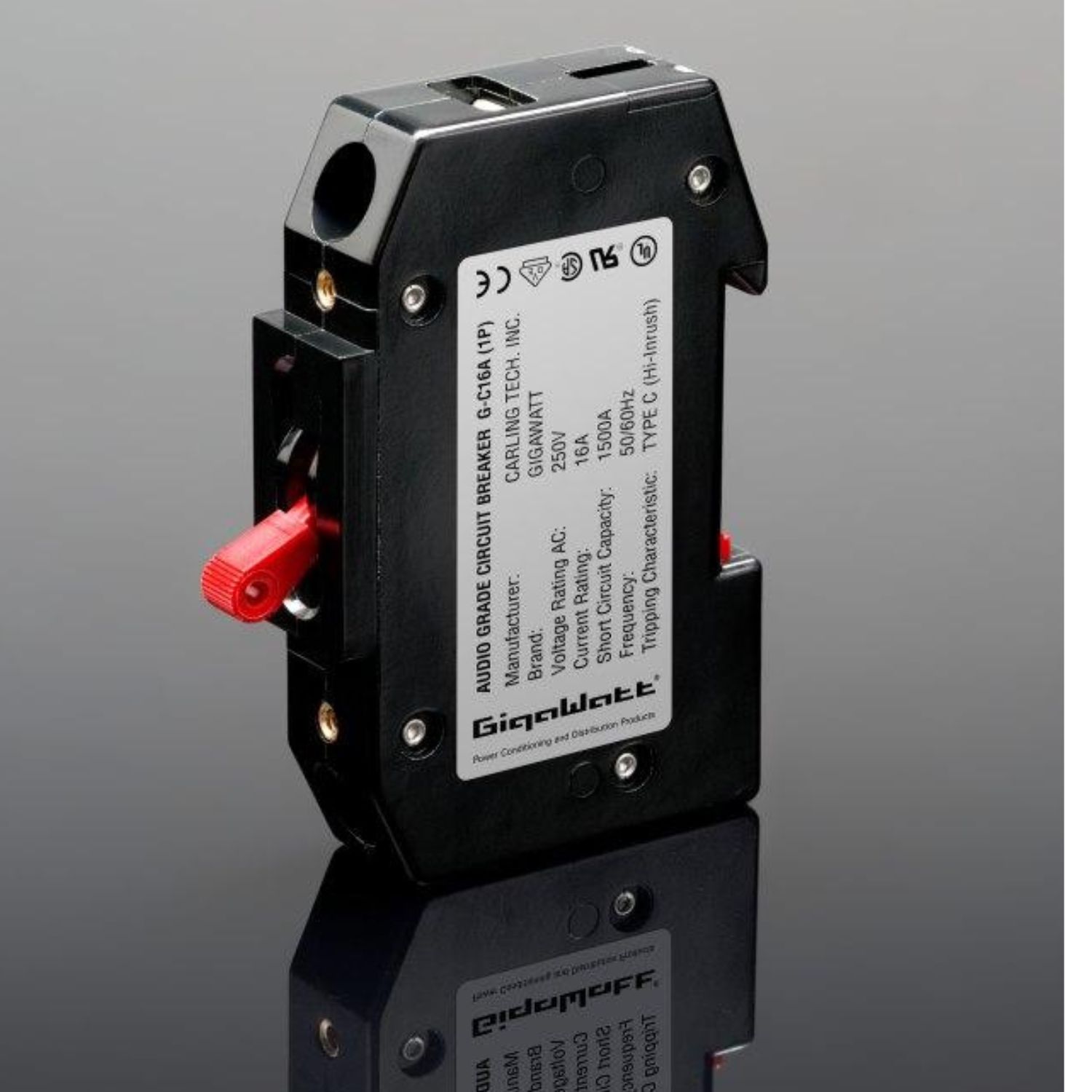

GigaWatt G-C16A

GigaWatt G-C16A je inštalačný istič určený na ochranu vedenia dodávajúcich Hi-End audio-video systémy.

Nové poistky boli navrhnuté hlavne na uľahčenie ich použitia vo väčšine nízkonapäťových 230V domácich elektrických obvodov, kde je vyžadovaná štandardná ochrana 16A. Hoci ochranná prúdová hodnota navrhuje nižšiu hodnotu v porovnaní s predchádzajúcou verziou ističa G-C20A, v skutočnosti majú nové typy poistiek oveľa väčší odpor k hodnote okamžitého spúšťacieho prúdu (Hi-Inrush).

To je nesmierne dôležité vzhľadom na to, že audio-video zariadenia (najmä výkonové zosilňovače s vysokou spotrebou energie) majú odlišné záťažové charakteristiky ako bežné domáce elektrické prijímače. Keď je zosilňovač zapnutý počas prvých milisekúnd, môže byť prúd spotrebovaný takýmto prijímačom (spúšťací prúd) až 10-20-krát vyšší ako aktuálna spotreba počas normálnej prevádzky. Vysoký spínací prúd spaľuje kontakty poistiek a ističov a následne ich poškodenie.

Oba komponenty sú vyrábané v USA spoločnosťou Carling Technologies podľa špecifikácie GigaWatt. Hrá rolu prvku ovládajúceho hodnotu prúdu pretekajúceho elektrickým vedením v audio-video inštaláciách. Hydraulicko-magnetický spínač obsahuje okrem iného indukčnú cievku, ktorá vytvára magnetické pole úmerné prúdu, ktorý ním preteká. Po prekročení určitej hodnoty prúdu spôsobí magnetické pole, že spínač pracuje presne v správnom okamihu otvorením kontaktov a odpojením chráneného obvodu od prúdu.

Ističe, G-C16A a G-C16A 2Pmajú moderný dizajn. Veľmi pevné kontakty zaisťujú spoľahlivý kontakt. Naproti tomu inovatívny cievkový systém, ktorého jadro pohybuje nemagnetickou trubicou naplnenou špeciálnou olejovou tekutinou, môže mať rôznu hustotu, takže môžete presne tvarovať oneskorenie odozvy a regulovať proces vypínania. Nové ističe sú navrhnuté tak, aby neboli citlivé na náhle zmeny špičkového zaťaženia – rovnako ako tradičné, tradičné ochrany – a aktivujú sa iba ako posledná možnosť, pokiaľ sú bezpečné hodnoty prekročené dlhšiu dobu. To vám umožní zapnúť zapínacie prúdy viac ako dvadsaťkrát vyššie ako menovitý ochranný prúd (nad 350 A), čo zaručuje mnoho rokov bezproblémovej prevádzky.

Ističe GigaWatt sú tiež bez typických vád v poistkách alebo tepelných poistkách, spolu so všetkými negatívnymi rysmi, ktoré vyplývajú z ich jednoduchej konštrukcie.
Poistka – dokonca aj audiofil – má okrem zjavných ochranných vlastností jednu rozhodujúcu slabinu, ktorá ich vylučuje zo všetkých zvukových aplikácií – škrtenie plného výkonu dodávaného do chráneného obvodu. Táto nevýhoda je dôsledkom zanedbateľného prierezu ochranného prvku, ktorým je obvykle tenký medený alebo strieborný drôt, ktorý je zbavený ističov GigaWatt. Obe verzie ističov G-016A sa vyznačujú pevnou konštrukciou, vysokou kvalitou vnútorných súčastí, odolnosťou voči otrasom a stabilitou práce bez negatívneho dopadu kolísania teploty. Skriňa spínača je vyrobená z čiernej fenolformaldehydovej živice, ktorá zaručuje jej mimoriadnu tuhosť, nehorľavosť, netavenie, antistatiku, nízka elektrická a tepelná vodivosť a relatívne vysoká chemická odolnosť. Vnútorné súčasti zapojené do vedenia prúdu sú vyrobené z medených detailov a konektorov s veľkým prierezom, zatiaľ čo cievka samotná je navinutá silným medeným drôtom, ktorý nespôsobuje straty alebo škrtenie. Hlavný kontaktný prvok je vyrobený zo striebra s veľkou kontaktnou plochou. Spínače sú namontované na štandardnú DIN lištu a je možné ich pripojiť ako holým drôtom, tak vidlami. Konštrukcia spínačov vylučuje možnosť priameho kontaktu ruky alebo prstov so živými terminálmi. Ističe spĺňajú všetky európske požiadavky, smernice a technické schválenia (CE, VDE). cievka samotná bola navinutá silným medeným drôtom, ktorý nespôsobil žiadnu stratu alebo škrtenie. Hlavný kontaktný prvok je vyrobený zo striebra s veľkou kontaktnou plochou. Spínače sú namontované na štandardnú DIN lištu a je možné ich pripojiť ako holým drôtom, tak vidlami. Konštrukcia spínačov vylučuje možnosť priameho kontaktu ruky alebo prstov so živými terminálmi. Ističe spĺňajú všetky európske požiadavky, smernice a technické schválenia (CE, VDE). cievka samotná bola navinutá silným medeným drôtom, ktorý nespôsobil žiadnu stratu alebo škrtenie. Hlavný kontaktný prvok je vyrobený zo striebra s veľkou kontaktnou plochou. Spínače sú namontované na štandardnú DIN lištu a je možné ich pripojiť ako holým drôtom, tak vidlami. Konštrukcia spínačov vylučuje možnosť priameho kontaktu ruky alebo prstov so živými terminálmi. Ističe spĺňajú všetky európske požiadavky, smernice a technické schválenia (CE, VDE). Konštrukcia spínačov vylučuje možnosť priameho kontaktu ruky alebo prstov so živými terminálmi. Ističe spĺňajú všetky európske požiadavky, smernice a technické schválenia (CE, VDE). Konštrukcia spínačov vylučuje možnosť priameho kontaktu ruky alebo prstov so živými terminálmi. Ističe spĺňajú všetky európske požiadavky, smernice a technické schválenia (CE, VDE).

POZOR : Inštalačné práce sú vystavené priamemu kontaktu s vysokým napätím nebezpečným pre život. Hrozí nebezpečenstvo úrazu elektrickým prúdom! Inštalačné práce na elektrickom systéme smie vykonávať iba kvalifikovaný personál, oboznámený s príslušnými predpismi (DIN VDE 0100 a IEC 664 alebo DIN VDE 0110).

• Maximálne menovité napätie: 250V
• Menovitá frekvencia: 50/60 Hz
• Menovitý prúd: 16A
• Skratová skratová kapacita (Icn): 1500A
• Vypínacia charakteristika: Typ C
• Technické schválenia: CE, VDE
• Rozmery: 92x72x19 mm
• Hrubá hmotnosť: 0,16 kg
