EP ANTI-SKATING TEST RECORD

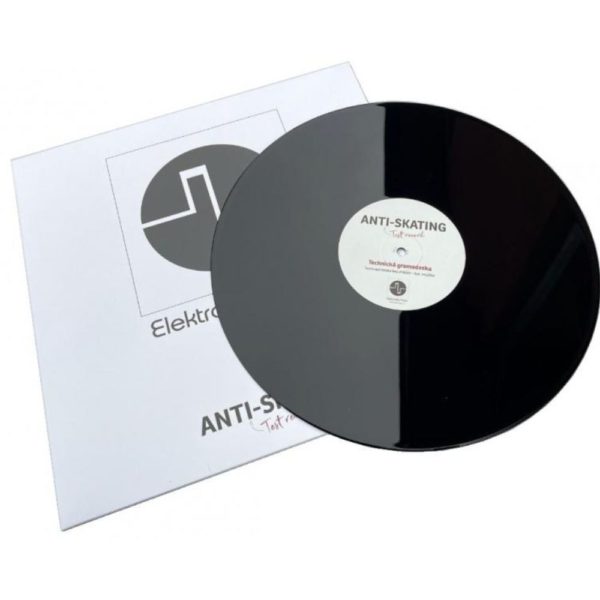

Testovacia doska bez drážok – tzv. zrkadlo, umožňuje bez ďalších meracích prístrojov nastaviť vhodnú veľkosť kompenzačnej sily.
Najlepšou kontrolou správneho nastavenia bočnej sily na hrot je nastavenie pomocou Anti-skating TEST Record, ktoré je presné a užívateľsky jednoduché.
Zaručená hmotnosť: 180 gramov

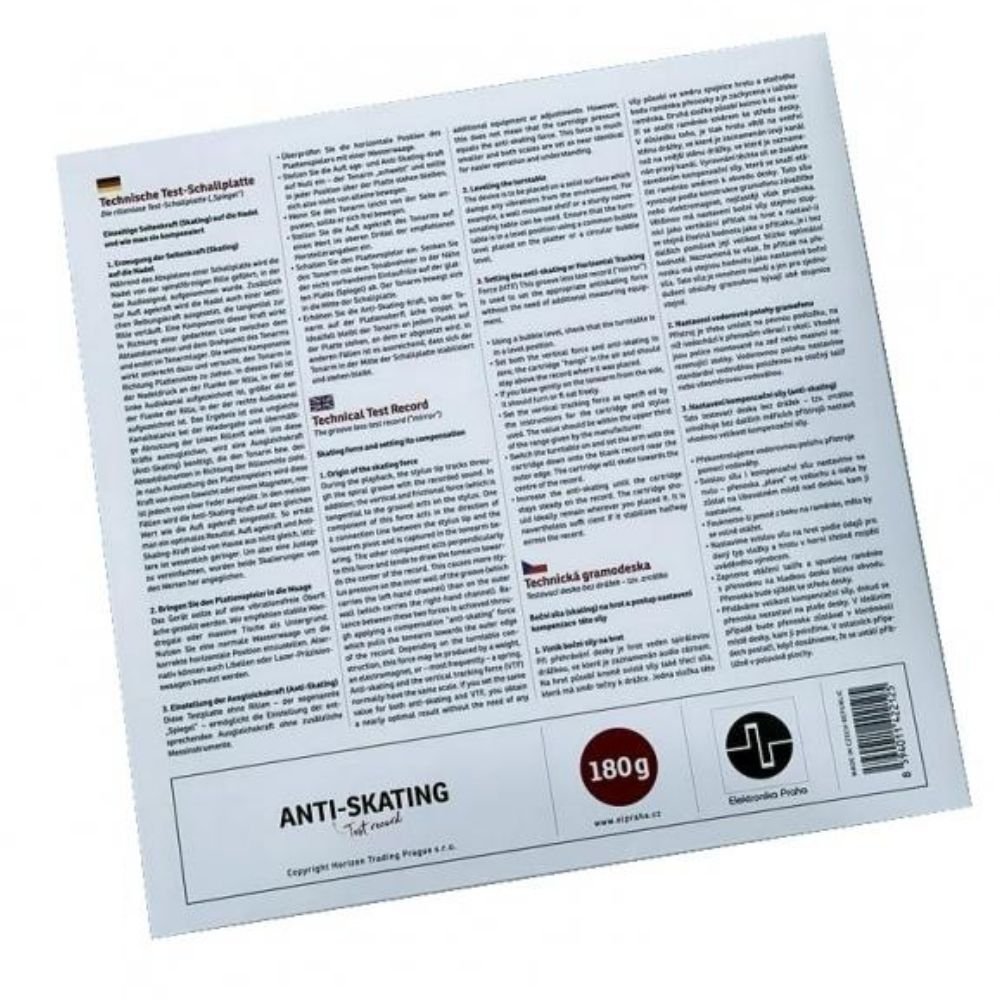

Bočná sila (skating) na hrot a postup nastavenia kompenzácie tejto sily.

1. Vznik bočnej sily na hrot

Pri prehrávaní dosky je hrot vedený špirálovou drážkou, v ktorej je zaznamenaný audio záznam. Na hrot pôsobí okrem zvislej sily aj trecia sila, ktorá má smer dotyčnice k drážke. Jedna zložka tejto sily pôsobí v smere spojnice hrotu a otočného bodu ramienka prenosky a je zachytená v ložisku ramienka. Druhá zložka pôsobí kolmo k nej a snaží sa otočiť ramienko smerom k stredu dosky. V dôsledku toho je tlak hrotu väčší na vnútornú stenu drážky, v ktorej je zaznamenaný ľavý kanál ako na vonkajšiu stenu drážky, v ktorej je zaznamenaný pravý kanál. Vyrovnanie týchto síl sa dosiahne zavedením kompenzačnej sily, ktorá sa snaží otáčať ramienko smerom k obvodu dosky. Túto silu vyvodzuje podľa konštrukcie gramofónu závažičko alebo elektromagnet, najčastejšie však pružinka. Väčšinou má nastavenie bočnej sily rovnakú stupnicu ako vertikálny prítlak na hrot a ak sa nastaví rovnaká číselná hodnota ako pri prítlaku, je aj bez ďalších pomôcok jej veľkosť blízko optimálnej hodnote. Neznamená to však, že prítlak na prenosku má rovnakú hodnotu ako nastavená bočná sila. Táto sila je oveľa menšia a len pre zjednodušenie obsluhy gramofónu bývajú obe stupnice rovnaké.

2. Nastavenie vodorovnej polohy gramofónu

Prístroj je potrebné umiestniť na pevnú podložku, na ktorej nedochádza k prenosom vibrácií z okolia. Vhodné sú police montované na stenu alebo masívne nerezonujúce stolíky. Vodorovnú polohu nastavíme štandardnou vodováhou položenou na otočný tanier alebo všesmerovou vodováhou.

3. Nastavenie kompenzačnej sily (anti-skating)

Táto testovacia doska bez drážok – tzv. zrkadlo umožňuje bez ďalších meracích prístrojov nastaviť vhodnú veľkosť kompenzačnej sily.
Prekontrolujeme vodorovnú polohu prístroja pomocou vodováhy.
Zvislú silu i kompenzačnú silu nastavíme na nulu – prenoska „pláva“ vo vzduchu a mala by zostať na ľubovoľnom mieste nad doskou, kam ju nastavíme.
Ak fúkneme jemne z boku na ramienko, malo by sa voľne otáčať.
Nastavíme zvislú silu na hrot podľa údajov pre daný typ vložky a hrotu v hornej tretine rozpätia uvádzaného výrobcom.
Zapneme otáčanie taniera a spustíme ramienko s prenoskou na hladkú dosku blízko obvodu. Prenoska bude schádzať k stredu dosky.
Pridávame veľkosť kompenzačnej sily, pokiaľ sa prenoska nezastaví na ploche dosky. V ideálnom prípade bude prenoska zostávať v ktoromkoľvek mieste dosky, kam ju položíme. V ostatných prípadoch postačí, keď dosiahneme, že sa ustáli približne v polovici plochy.

Často je nastavenie bočnej sily popísané v rovnakej stupnici ako vertikálny prítlak na hrot a na rovnakú hodnotu by sa mala tiež nastaviť. Neznamená to však, že pri prítlaku na prenosku 2 g (20 mN) je na rovnakú hodnotu nastavená aj bočná sila. Táto sila je oveľa menšia, len kvôli zjednodušeniu nastavenia sú stupnice rovnako popísané. Pri nastavovaní pomocou závažia na silónovom vlákne dochádza k zmene bočnej sily tým, do akej drážky silónové vlákno usadíme. Správne nastavenie bočnej sily tiež nie je pre daný gramofón alebo prenosku univerzálne. Záleží predovšetkým na prítlaku, ale aj napríklad na tvare hrotu. Sférické hroty, kvôli väčšiemu treniu medzi doskou a hrotom, vyžadujú väčšiu kompenzačnú silu než hroty eliptické alebo hroty typu Shibata. Navyše sa počas prehrávania dosky veľkosť tejto bočnej sily na hrot so zmenou bočného uhla snímania mení a podľa toho by sa mala meniť aj veľkosť kompenzačnej bočnej sily, čo sa, ako pri použití magnetickej kompenzácie tak mechanicky pomocou závažia, dá dosiahnuť. Najlepšou kontrolou správneho nastavenia bočnej sily na hrot je nastavenie pomocou Antiskating TEST Record, ktoré je presné a veľmi jednoduché.
