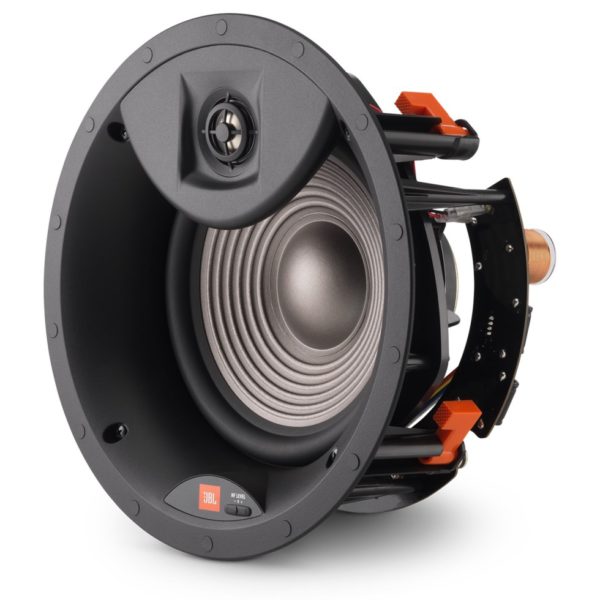

JBL STUDIO 2 8IC

Neuveriteľný zvuk, neviditeľný profil a inšpiratívny dizajn sú charakteristickými znakmi prémiových vstavaných reproduktorov JBL série STUDIO 2. Tieto reproduktory sú synonymom dokonalosti a zaručujú špičkovú kvalitu zvuku. Špičkový zvuk predstavuje vrchol vstavaných reproduktorov a v rámci svojej triedy ťažko hľadá konkurenciu.



6,5" kužeľový basový reproduktor PolyPlas®, výškový reproduktor CMMD@ lite a pokročilý výškový menič zabezpečujú mimoriadne nízke skreslenie a presnú reprodukciu zvuku. Otočný výškový reproduktor s nastaviteľnou úrovňou dokáže kompenzovať akékoľvek akustické podmienky v miestnosti. Patentovaný zvukový menič JBL High Definition Imaging (HDI) pomáha reproduktoru naplniť miestnosť zvukom ako v kine. Plný zvuk je tak prezentovaný na akomkoľvek mieste – dokonca aj vo väčších výškach alebo mimo osi počúvania.

Séria vstavaných reproduktorov JBL Studio 2 má takmer neviditeľný, bezrámový, prelakovateľný profil, ktorý sa hodí do každého prostredia. Robustnú a spoľahlivú konštrukciu dopĺňa špeciálny držiak XL-2, ktorý zabezpečuje bezpečné uchytenie pri inštalácii do akejkoľvek steny alebo stropu s hrúbkou do 5 cm. Tento rad je navrhnutý tak, aby sa hodil k oceňovaným komponentným reproduktorom JBL Studio 2. Je ideálny na kompletné použitie v domácnostiach, divadlách alebo učebniach a firemných prezentačných miestnostiach.

JBL STUDIO 2 8IC – zvuk inšpirovaný legendárnym monitorom JBL M2 Master Reference

JBL Studio 2 8IC je reproduktor navrhnutý pre náročných zákazníkov, ktorí vyžadujú maximálne vernú reprodukciu. Naplní vašu miestnosť charakteristickým zvukom JBL bez toho, aby zaberal cenný priestor. Magneticky pripevnená, prelakovateľná mriežka bez viditeľného rámčeka umožňuje reproduktoru diskrétne zapadnúť do akéhokoľvek interiéru. Jednoduchá a rýchla inštalácia, vysoké estetické štandardy, dokonalé spracovanie a moderný dizajn robia z tohto reproduktora jasnú voľbu pre tých, ktorí nechcú robiť kompromisy.

Výškový reproduktor s možnosťou smerovania

1" výškový reproduktor CMMD® Lite je spojený s vlnovodom High-Deifnition Imaging pre široký rozptyl, nízke skreslenie a maximálne presnú reprodukciu zvuku s optimalizovanou odozvou aj mimo osi počúvania. Pre väčšiu flexibilitu je tento výškový reproduktor tiež výkyvný, a preto ho možno smerovať tak, aby smeroval zvuk priamo do požadovanej posluchovej pozície. To výrazne rozširuje možnosti inštalácie v architektonicky náročných priestoroch, dokonca aj s vysokými stropmi.



Okrem toho možno ešte nastaviť úroveň výškového reproduktora a jemne doladiť vysoké a nízke frekvencie až o 3 dB, aby vyhovovali podmienkam v miestnosti a osobnému vkusu. Takto sa reproduktor dá prispôsobiť akejkoľvek akustickej konfigurácii, čím sa zabezpečí lepšie rozloženie zvuku v miestnosti. Ovládač úrovne vysokých frekvencií umožňuje jemne doladiť vysokofrekvenčný výstup reproduktora a kompenzovať tak rôzne akustické prostredia. Ovládač má tri nastavenia:



+ Zvyšuje vysokofrekvenčný výstup. Vhodné nastavenie, ak je v miestnosti veľa prvkov, ktoré pohlcujú vysokofrekvenčné zvukové spektrum, napríklad hrubé koberce, závesy a nábytok potiahnutý látkou.

0 Normálny vysokofrekvenčný výstup. Nastavenie vhodné pre väčšinu aplikácií.

– Znižuje vysokofrekvenčný výstup. Vhodné nastavenie, ak je v miestnosti veľa prvkov, ktoré odrážajú vysokofrekvenčné zvukové spektrum, napríklad veľké nezakryté okná, holé dlaždicové podlahy a veľké plochy holých stien, alebo ak sa reproduktory používajú bez mriežok.

Woofer s podpisom JBL

Stredné a nižšie frekvencie sú vedené cez sofistikovanú kmitaciu cievku do 6,5" woofera s kužeľovou membránou z patentovaného materiálu PolyPlas®. Ide o špeciálnu zmes celulózových vlákien potiahnutých polymérom, ktorá optimálne kombinuje vlastnosti papiera a polyméru. Tento materiál sa používa výhradne v reproduktoroch JBL a vďaka svojim vlastnostiam dokáže prezentovať bohaté basy s pevnou kontúrou, ktoré sú pre JBL typické.



Hlavné vlastnosti

• 2-pásmový, 8" stropný reproduktor
• Odporúčaný výkon zosilňovača 100 W
• Široký rozptyl zvuku
• Možnosť nasmerovať výškový reproduktor na optimálne rozloženie zvuku
• Nastavenie úrovne vysokej frekvencie +/- 3 db
• Vynikajúca kvalita zvuku v celom zvukovom spektre
• Jednoduchá a bezproblémová inštalácia
• Cena za ks
• Biela magneticky montovateľná prelakovateľná mriežka



Obsah balenia

• Reproduktor
• Krycia mriežka
• Dodatočná tkanina na mriežku
• Používateľská príručka
• Šablóna na vyrezanie otvoru

TECHNICKÉ ŠPECIFIKÁCIE

• Nominálna impedancia: 8 Ω
• Odporúčaný výkon zosilňovača: 100 W
• Frekvenčná odozva: 30 kHz – 20 kHz
• Deliaca frekvencia: 2.1 kHz
• Citlivosť reproduktora: 88 dB 2,83 V @ 1 m
• Basový reproduktor: 8" (203 mm) Polyplas®
• Výškový reproduktor: 1" (25 mm) CMMD® Lite, výkyvný
• Rozmery montážneho otvoru: Ø 244 mm
• Rozmery nainštalovaného reproduktora vrátane mriežky: Ø 272 mm
• Montážna hĺbka: 132 mm

POSTUP INŠTALÁCIE REPRODUKTORA



1. Vyberte zabudovaný reproduktor z obalu. Súčasťou balenia je papierová šablóna na vyrezanie montážneho otvoru. Túto šablónu držte na mieste, kde chcete reproduktor nainštalovať, a ceruzkou nakreslite obrys pozdĺž okraja šablóny.



2. Vyvŕtajte jeden alebo viacero otvorov pozdĺž vnútorného okraja vyznačenej čiary. V prípade štvorcového alebo obdĺžnikového reproduktora sa odporúča vyvŕtať štyri otvory, zatiaľ čo v prípade okrúhleho reproduktora bude pravdepodobne stačiť jeden otvor.



3. Pomocou priamočiarej píly rezať pozdĺž okraja obrysu, aby ste vytvorili rovný, okrúhly, štvorcový alebo obdĺžnikový otvor v závislosti od tvaru inštalovaného reproduktora.



4. Teraz pevne uchopte zabudovaný reproduktor a odstráňte z neho mriežku (na mieste ju drží len magnet).



5. Pripojte kábel reproduktora k príslušným svorkám reproduktora. Pri zapojení dodržiavajte správnu polaritu.



6. Vstavaný reproduktor umiestnite do vyrezaného otvoru a utiahnite skrutky. Tým sa automaticky pootočia svorky na zadnej strane reproduktora dozadu a reproduktor sa zacvakne na miesto v otvore.



7. Ak chcete, môžete mriežku premaľovať farbou – ideálne použite vhodnú farbu v spreji alebo bežnú interiérovú farbu.



8. Ak chcete reproduktor vybrať alebo mriežku natrieť, nezabudnite najprv z reproduktora odstrániť mriežku – na mieste ju drží iba magnet.
