JBL STAGE 260CDT

Vynikajúci zvuk, neviditeľný profil a inšpiratívny dizajn – to sú niektoré z predností vstavaných reproduktorov STAGE od spoločnosti JBL. Tieto reproduktory sú synonymom dokonalosti a zaručujú vynikajúcu kvalitu zvuku.

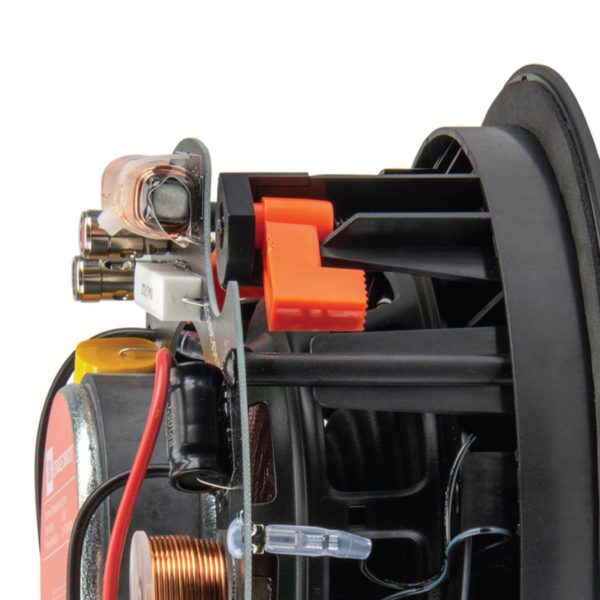

Rad vstavaných reproduktorov JBL STAGE sa vyznačuje takmer neviditeľným, bezrámčekovým, premaľovateľným profilom, ktorý zostáva nenápadný na akomkoľvek mieste. Robustnú a spoľahlivú konštrukciu dopĺňa špeciálny držiak XL-2, ktorý zaručuje bezpečné uchytenie pri inštalácii do akejkoľvek steny alebo stropu s hrúbkou do 5 cm. Špeciálna konštrukcia mechanického uchytenia držiaka XL-2 minimalizuje vibrácie a zlepšuje reprodukciu zvuku. Reproduktory sú veľmi univerzálne na kompletné použitie v domácnostiach, divadlách, školských učebniach alebo firemných prezentačných miestnostiach.

JBL STAGE 260CDT – stereo zvuk z jedného reproduktora

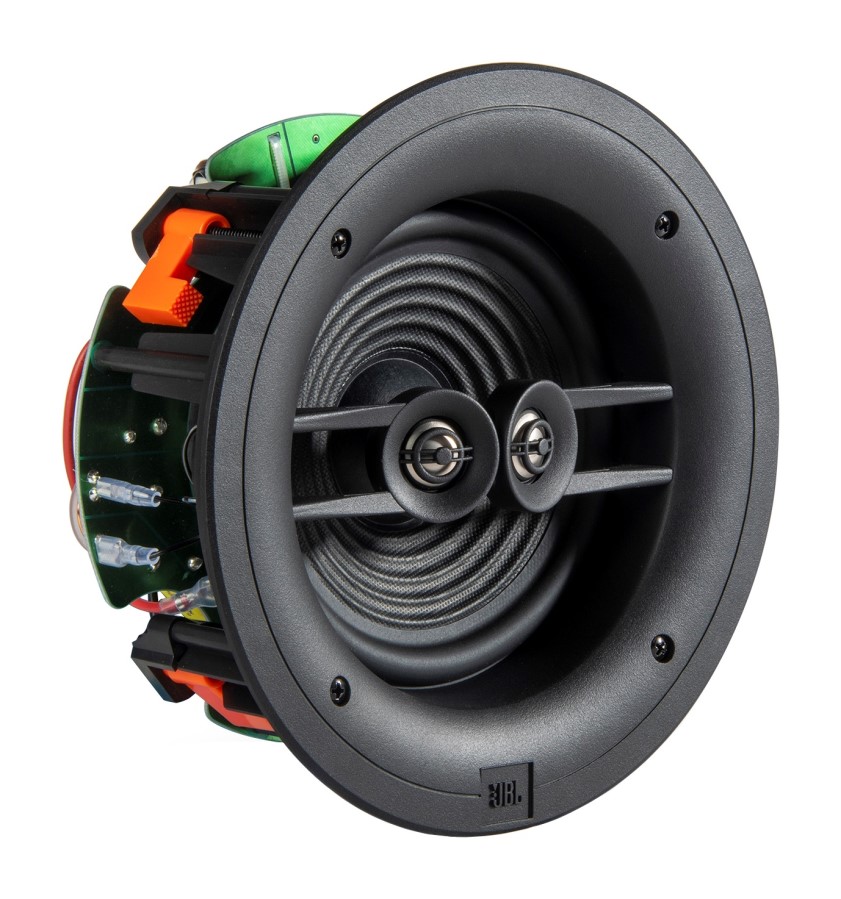

Reproduktor JBL Stage 260CDT je vhodný na inštaláciu v menších miestnostiach a stiesnených priestoroch, ako sú chodby, a vo všetkých prípadoch, kde nie je možné použiť dvojicu reproduktorov. Využíva výkonný woofer a dva akusticky optimalizované výškové reproduktory, ktoré dokážu prezentovať presný zvuk a výnimočné detaily. Najdôležitejšou výhodou je, že vďaka konštrukcii s dvoma výškovými reproduktormi a schopnosti prijímať stereo signály umožňuje tento reproduktor vytvoriť stereo efekt a vy môžete počuť stereo zvuk z jedného miesta.

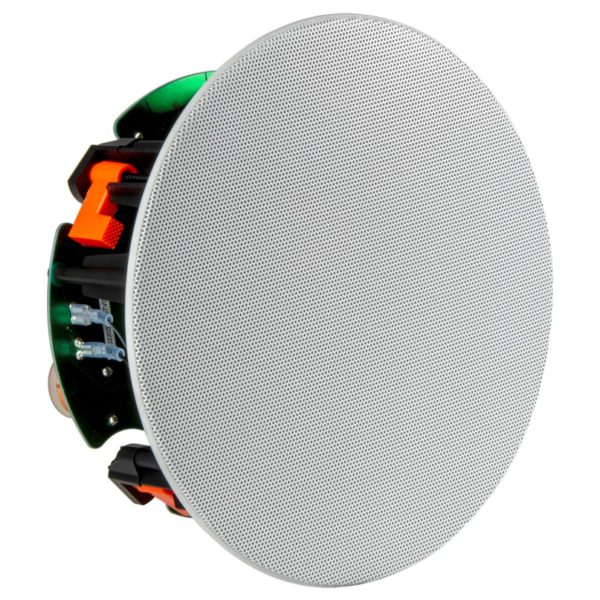

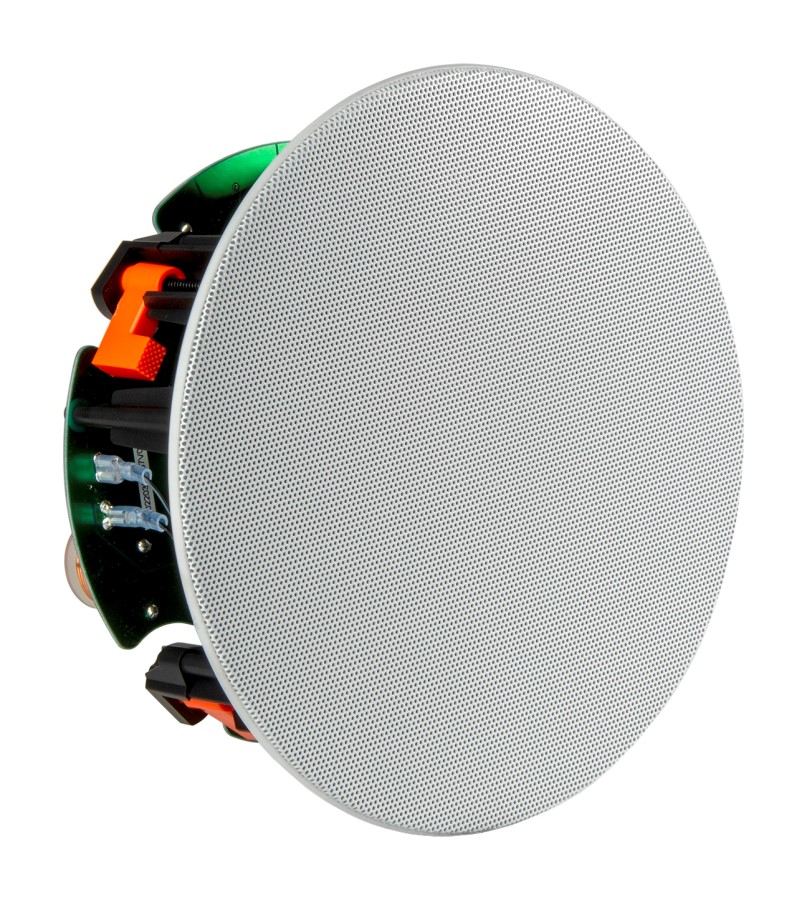

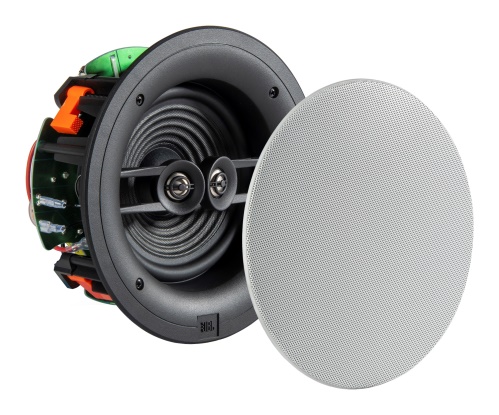

Magneticky pripevnená, zasúvateľná mriežka bez viditeľného rámčeka umožňuje, aby reproduktor diskrétne zapadol do každého interiéru. Jednoduchá a rýchla inštalácia, vysoké estetické štandardy, dokonalé spracovanie a moderný dizajn robia z tohto reproduktora jeden z najzaujímavejších vstavaných reproduktorov JBL.



Dve pásma pre verný zvuk

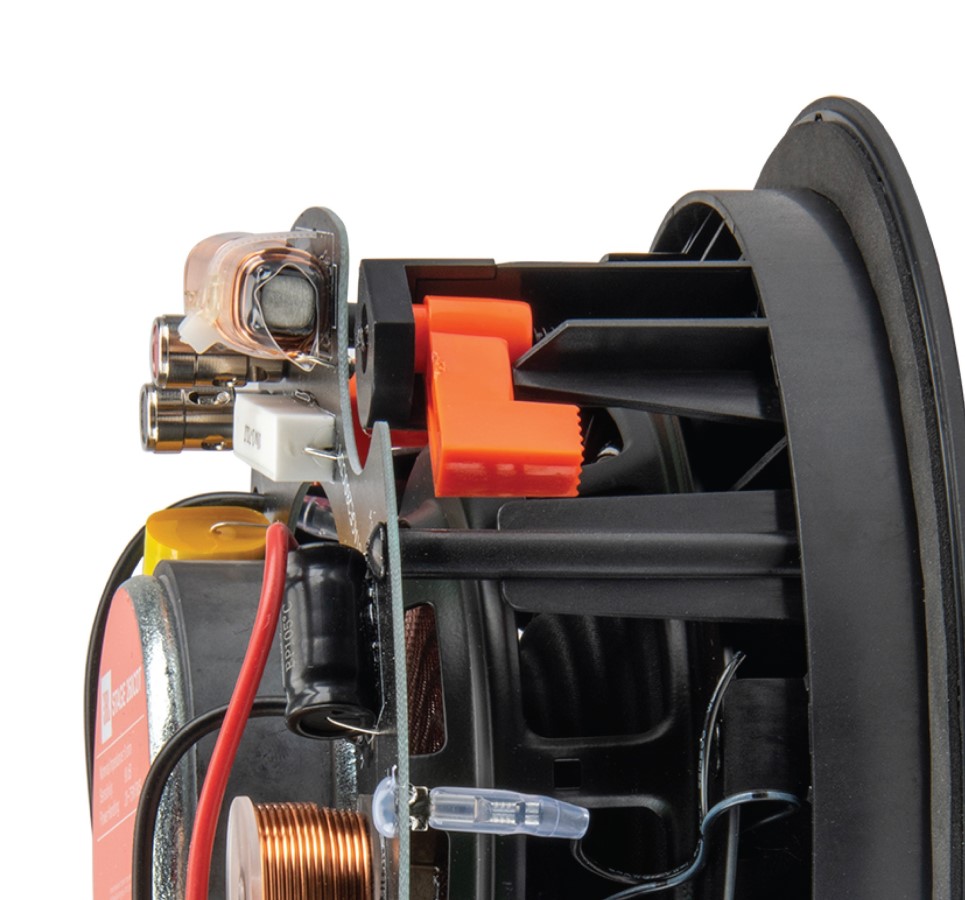

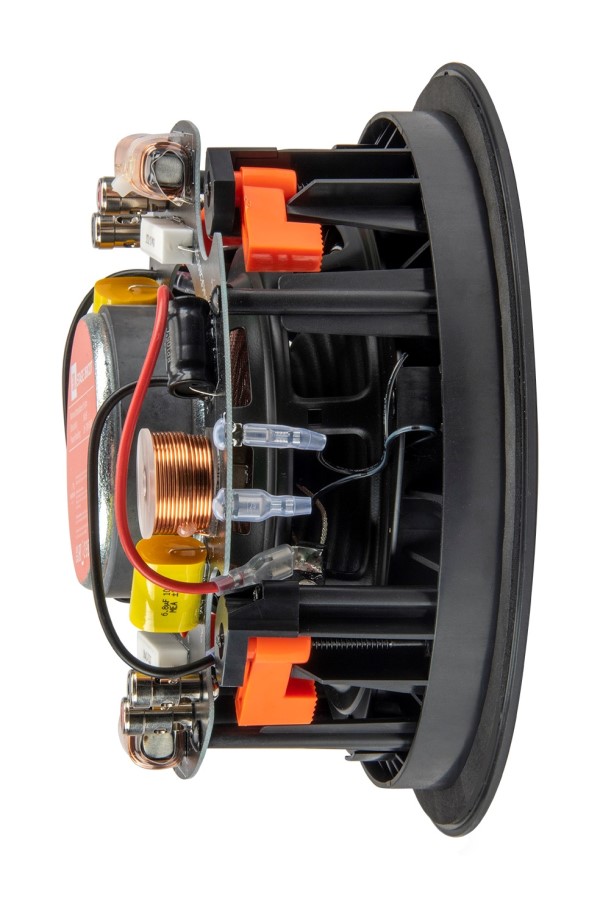

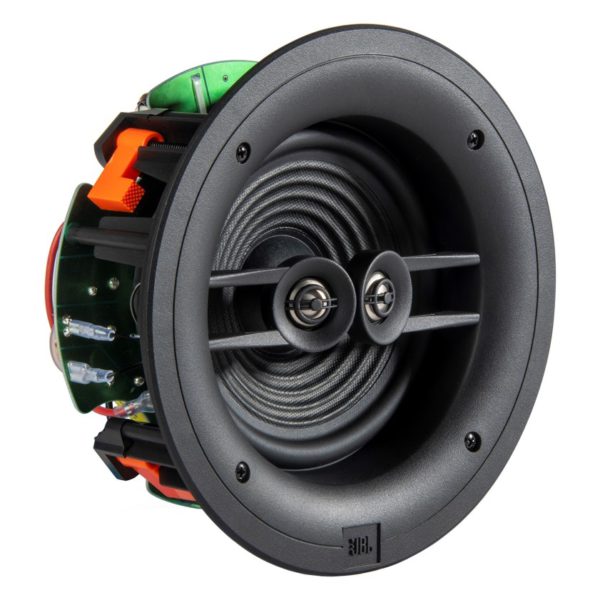

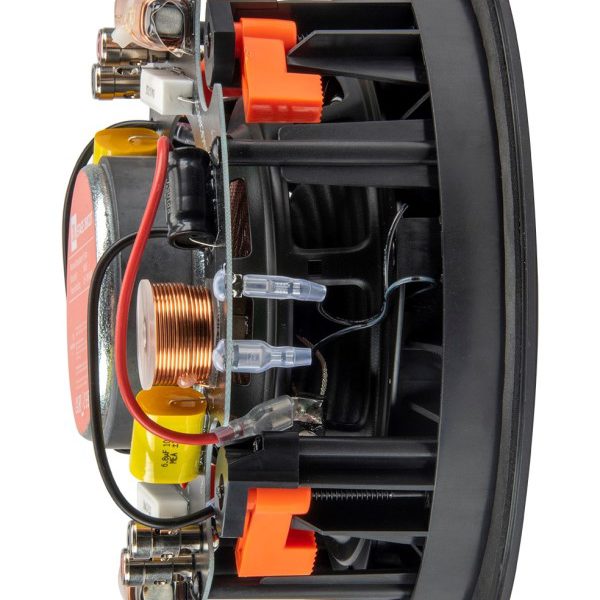

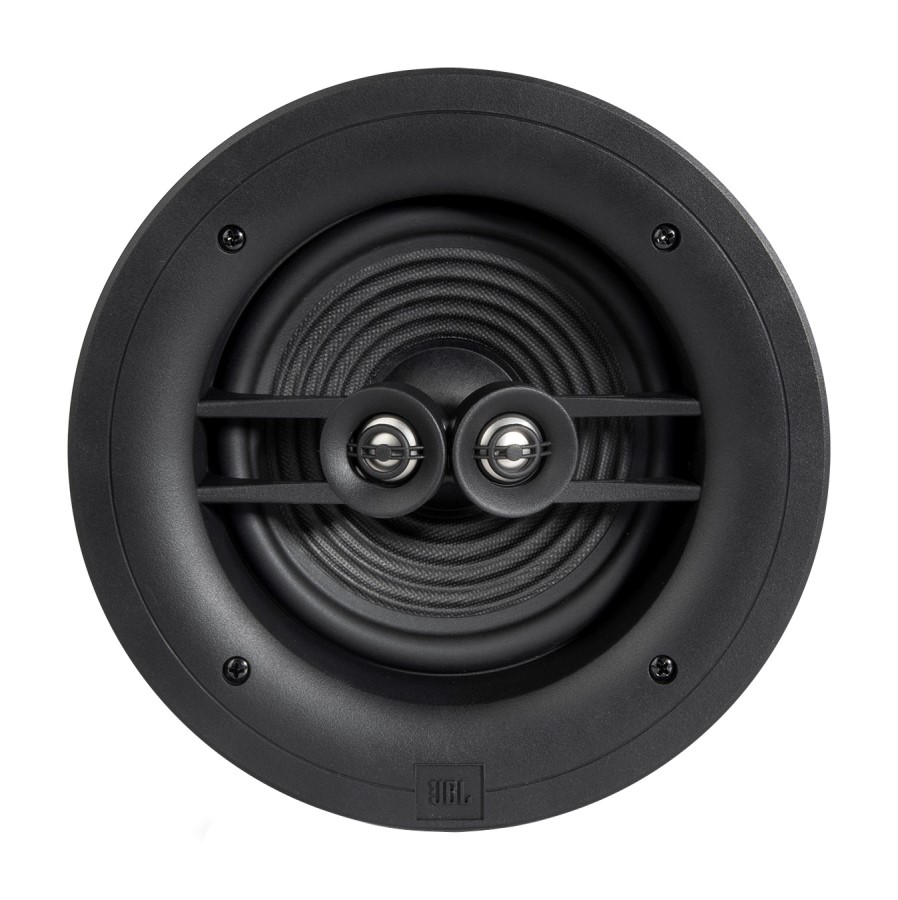

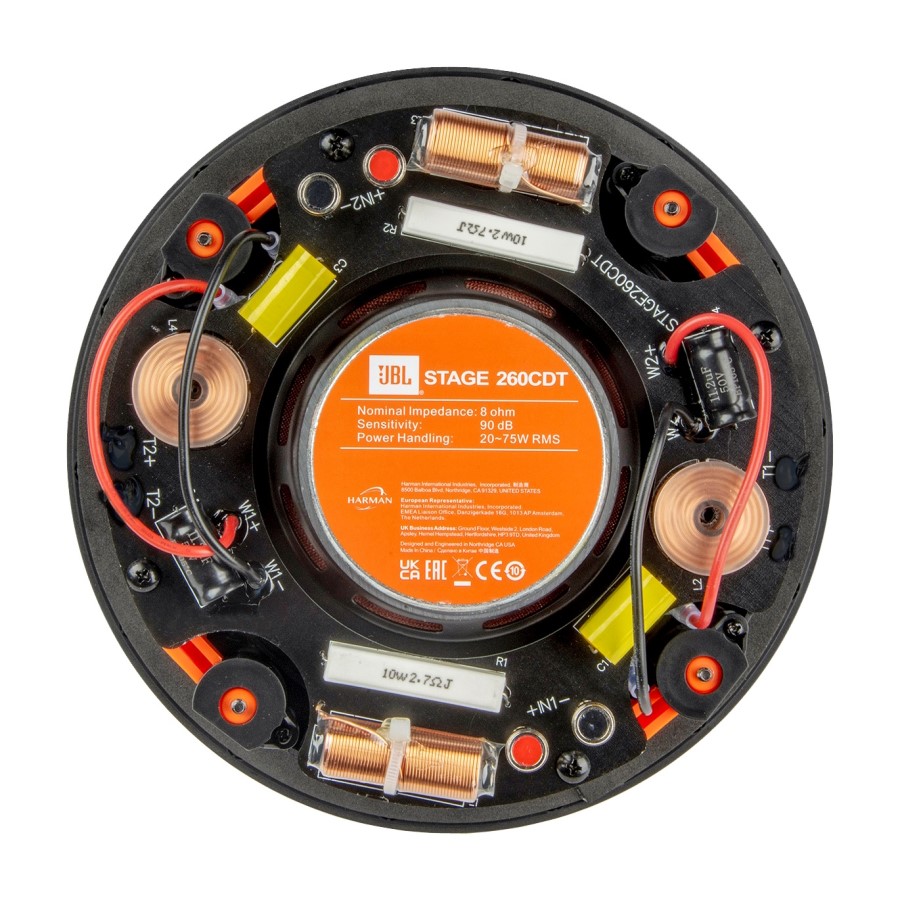

Stage 260CDT je vybavený 6,5" (165 mm) polycelulózovým kužeľovým reproduktorom a dvojicou 0,75" (20 mm) výškových reproduktorov s hliníkovou spojkou v zvukovode s akustickou šošovkou. Technológia špeciálne tvarovanej kmitacej cievky a konštrukcia výškového reproduktora s akustickou šošovkou zaručujú vynikajúce zvukové výsledky, široký rozptyl, čistotu a presnosť v celom zvukovom spektre. Prémiové priehradky so vzduchovým jadrom a sieťové komponenty s mylarovými kondenzátormi zabezpečujú, že zvuk zostáva dynamický za každých okolností. Frekvenčné delenie je nastavené na 2900 Hz.

Hlavné vlastnosti

• 2-pásmový, 6,5" stropný reproduktor
• Duálny výškový reproduktor pre stereo efekt
• Odporúčaný výkon zosilňovača 20 – 75 W RMS
• Široký rozptyl zvuku
• Vynikajúca kvalita zvuku v celom zvukovom spektre
• Jednoduchá a bezproblémová inštalácia
• Cena za ks
• Biela magneticky montovateľná prelakovateľná mriežka



Obsah balenia

• Reproduktor
• Krycia mriežka
• Používateľská príručka
• Šablóna na vyrezanie otvoru

TECHNICKÉ ŠPECIFIKÁCIE

• Nominálna impedancia: 8 Ω
• Odporúčaný výkon zosilňovača: 20 – 75 W RMS
• Frekvenčná odozva: 50 kHz – 25 kHz (- 6 dB na osi)
• Deliaca frekvencia: 2900 Hz
• Citlivosť reproduktora: 90 dB
• Basový reproduktor: 6,5" (165 mm) polycelulózový kuželový
• Výškový reproduktor: 2 x 0,75" (20 mm)  s hliníkovou kalotou a akustickou šošovkou HDI™ v zvukovode

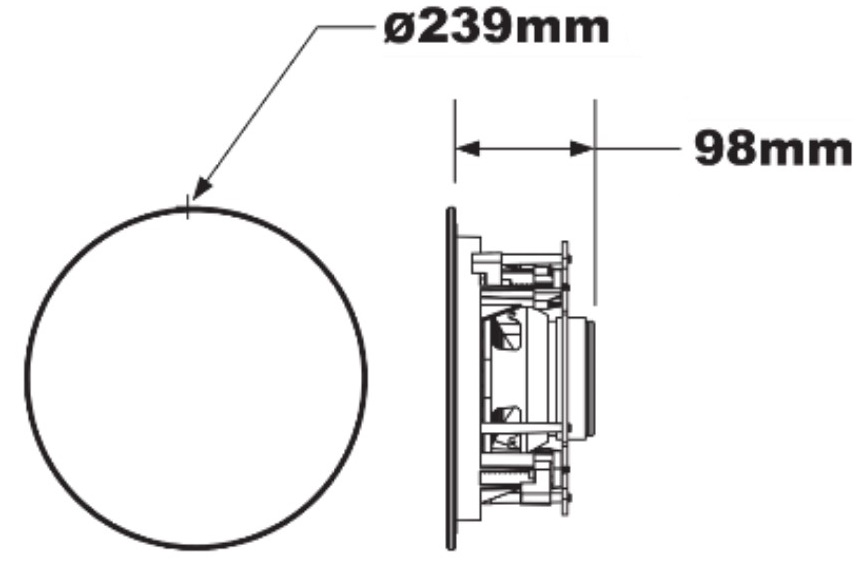

• Rozmery montážneho otvoru: Ø 203 mm
• Rozmery nainštalovaného reproduktora vrátane mriežky: Ø 239 mm
• Montážna hĺbka: 100 mm

POSTUP INŠTALÁCIE REPRODUKTORA



1. Vyberte zabudovaný reproduktor z obalu. Súčasťou balenia je papierová šablóna na vyrezanie montážneho otvoru. Túto šablónu držte na mieste, kde chcete reproduktor nainštalovať, a ceruzkou nakreslite obrys pozdĺž okraja šablóny.



2. Vyvŕtajte jeden alebo viacero otvorov pozdĺž vnútorného okraja vyznačenej čiary. V prípade štvorcového alebo obdĺžnikového reproduktora sa odporúča vyvŕtať štyri otvory, zatiaľ čo v prípade okrúhleho reproduktora bude pravdepodobne stačiť jeden otvor.



3. Pomocou priamočiarej píly rezať pozdĺž okraja obrysu, aby ste vytvorili rovný, okrúhly, štvorcový alebo obdĺžnikový otvor v závislosti od tvaru inštalovaného reproduktora.



4. Teraz pevne uchopte zabudovaný reproduktor a odstráňte z neho mriežku (na mieste ju drží len magnet).



5. Pripojte kábel reproduktora k príslušným svorkám reproduktora. Pri zapojení dodržiavajte správnu polaritu.



6. Vstavaný reproduktor umiestnite do vyrezaného otvoru a utiahnite skrutky. Tým sa automaticky pootočia svorky na zadnej strane reproduktora dozadu a reproduktor sa zacvakne na miesto v otvore.



7. Ak chcete, môžete mriežku premaľovať farbou – ideálne použite vhodnú farbu v spreji alebo bežnú interiérovú farbu.



8. Ak chcete reproduktor vybrať alebo mriežku natrieť, nezabudnite najprv z reproduktora odstrániť mriežku – na mieste ju drží iba magnet.
