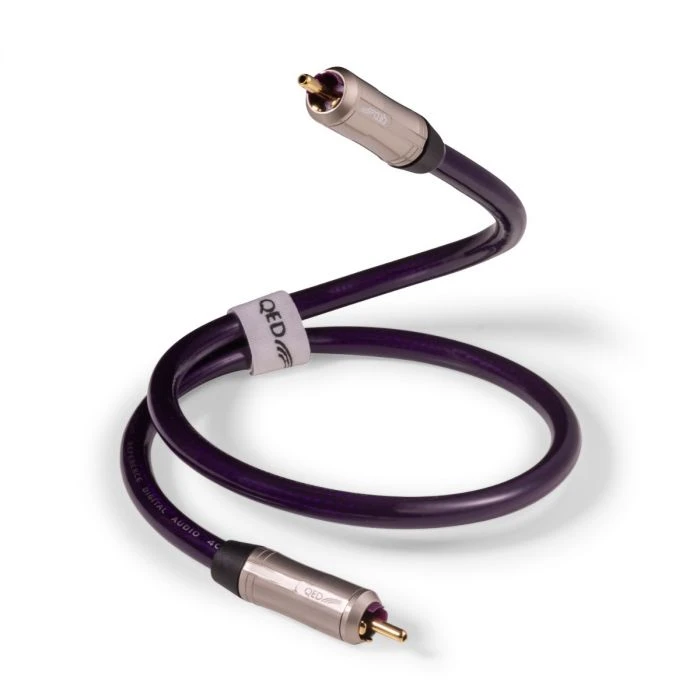

QED REFERENCE DIGITAL AUDIO 40 1m

Reference 40 Digital Audio, nový štandard pre digitálne koaxiálne signály S/PDIF.

Reference 40 Digital Audio využíva starostlivo navrhnutú geometriu na dosiahnutie presnej charakteristickej impedancie potrebnej na maximálny prenos signálov S/PDIF. Postriebrené vodiče poskytujú cestu s nízkym odporom pre vysoké frekvencie a zástrčky QED "Digiloc" sa viac približujú charakteristickej impedancii kábla, čím sa znižuje strata spätného toku až o 1 dB v porovnaní s konvenčnými zástrčkami RCA. To zaisťuje optimálny prenos signálu a vylepšené mikro-časovanie zvukového signálu.

Kľúčové vlastnosti:
Postriebrené nosiče signálu
efektívne vysoko kvalitné tienenie
impedančne prispôsobená šnúra
Všetky zástrčky sa kombinujú a vytvárajú počuteľné zvukové vylepšenia v porovnaní s konkurenciou

Trojvrstvové elektromagnetické tienenie
Použitím továrensky riadenej geometrie a dielektrika z penového polyetylénu s nízkou permitivitou si Reference Digital Audio 40 zachováva správnu charakteristickú impedanciu, aby presne zodpovedala prenosovej linke medzi digitálnym zdrojom a drezom. To vedie k veľmi nízkemu prenosu signálu jitter, ktorý, ako ukázali testy počúvania, vedie k jasne počuteľným zlepšeniam zvuku.

Konektory DigilocTM RCA so zhodou s impedanciou 75 Ohm
Domáce S/PDIF rozhrania používajú tradičný RCA phono konektor, ktorý nie je impedančne prispôsobený prenosovej linke 75 Ohm. To spôsobuje merateľné vložné straty a zvýšenie jitteru v dôsledku odrazov signálu na hraniciach konektora. Všetky nové konektory Digiloc RCA sú impedančne lepšie prispôsobené ako kedykoľvek predtým a merania ukázali, že v porovnaní s bežnými konektormi RCA znižujú stratu vloženia až o 1,2 dB.

Trojvrstvové elektromagnetické tienenie

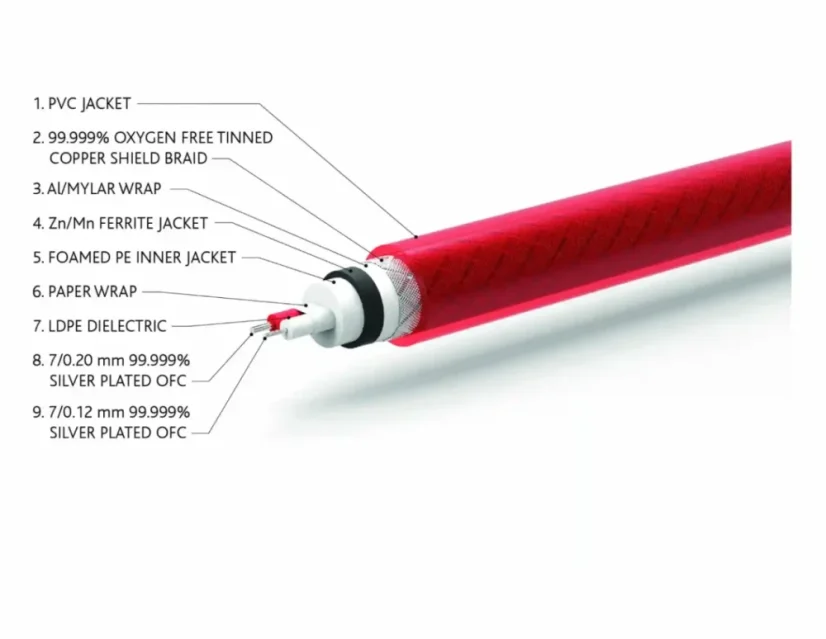

Dvojvrstvové tesne tkané 99,999 % OFC tieniace opletenie a hliníkový mylarový obal so 100 % pokrytím tvoria trojvrstvové elektromagnetické tienenie koaxiálne rozmiestnené okolo centrálneho nosiča signálu v penovom polyetylénovom dielektriku. To zaisťuje, že rušivé signály indukované blízkymi vysokoprúdovými zdrojmi šumu neprispievajú k vyššiemu jitteru signálu, ako by tomu bolo inak. Z rovnakého dôvodu tienenie zabraňuje nežiaducemu napätiu indukovanému rušeniu unikajúcemu z kábla, ktoré by mohlo ovplyvniť blízke nosiče analógového signálu.

technické údaje

• Postriebrený centrálny vodič z 99,999% bezkyslíkatej medi
• Dielektrikum z extrudovaného penového polyetylénu (PE) - pre zvukovú čistotu a nízku spätnú stratu
• Dvojitý 99,999% OFC oplet plus Al/Mylar obal pre 100% elektromagnetické tienenie
• Dvojlistové 24c pozlátené QED „Digiloc™“ RCA zástrčky s medenými kontaktmi vysokej čistoty, dutým stredovým kolíkom a dizajnom s nízkym vírivým prúdom
• 75 ohmový koaxiálny dizajn s tesne zladenou uzamykacou zástrčkou pre zníženie straty spätného toku
• Doživotná záruka QED

Jitter je nežiaduca odchýlka od skutočnej periodicity predpokladaného periodického signálu v elektronike a telekomunikáciách, často vo vzťahu k referenčnému zdroju hodín. Kábel zobrazujúci ultra nízky jitter bol nameraný pri typicky 30ps.
